LÖSUNGEN FÜR SAUBERE ABSAUGUNG
PASSENDE VERBINDUNGEN FÜR KONTROLLIERTE ABSAUGWEGE
Staub und Späne lassen sich am wirksamsten dort erfassen, wo sie entstehen. Dafür müssen Erfassung, Schlauch, Übergänge und Absauganlage zusammenpassen. DRUCKKRAFT verbindet Maschinenanschlüsse, Spiralschläuche und Rohrsysteme mit klar definierten Maßen – von der Standardlösung bis zum Sonderadapter.
Weniger provisorische Übergänge bedeuten einen übersichtlicheren Leitungsweg, eine leichter zu reinigende Arbeitsumgebung und mehr Kontrolle am Werkstück. Die Bauteile erzeugen jedoch keine eigene Saugleistung: Das Ergebnis hängt von Maschine, Absauganlage, Filter, Leitungsquerschnitt, Länge, Bögen und geöffneten Zweigen ab.
Robustes PETG · Standard- und Sondermaße · Gefertigt in Sachsen
SCHLAUCHADAPTER & REDUZIERSTÜCKE
Passende Übergänge statt improvisierter Verbindungen

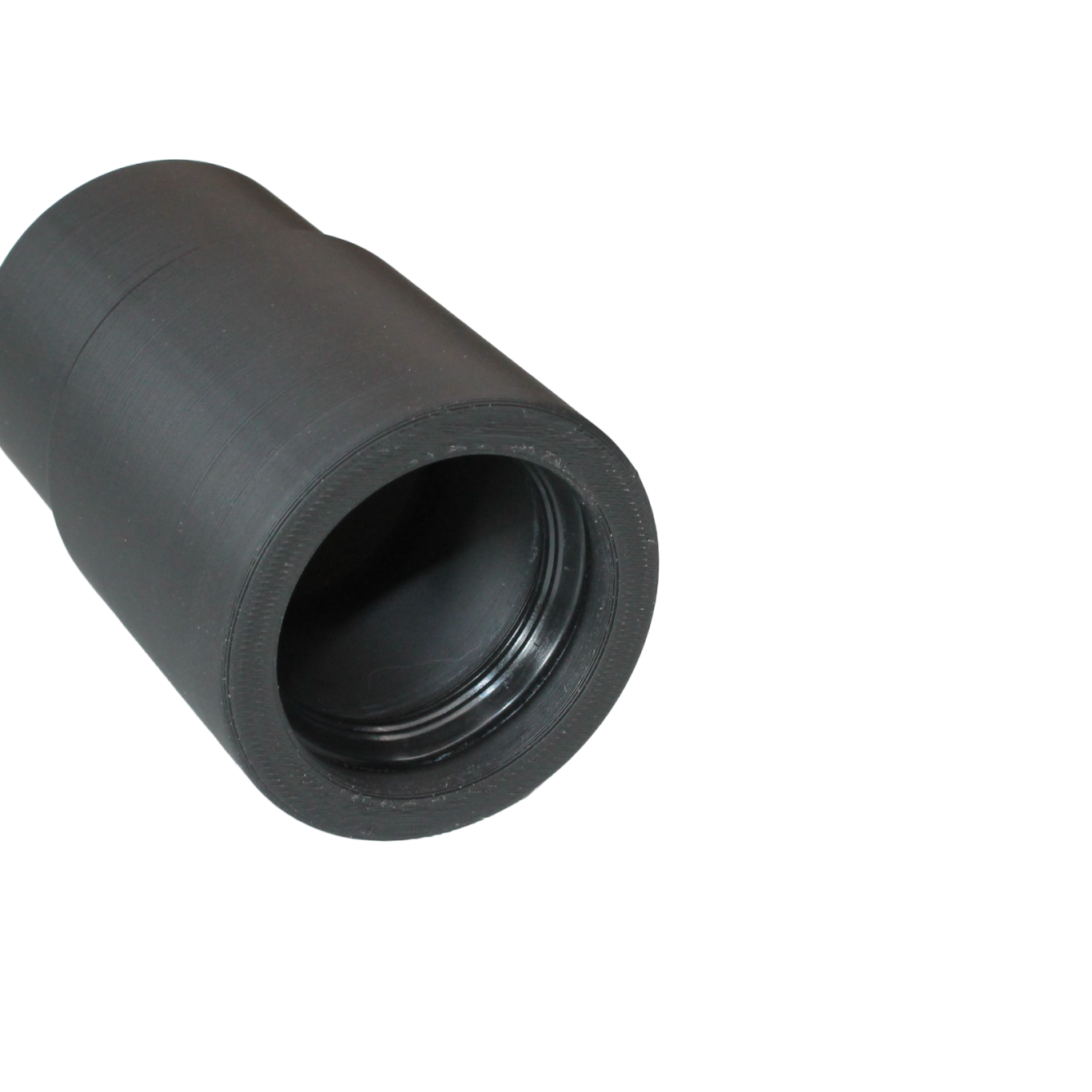

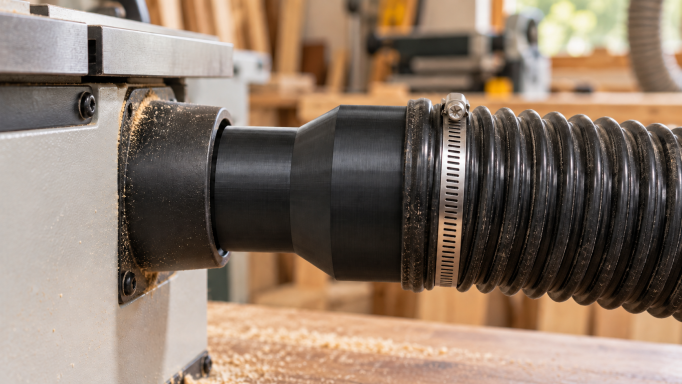

Gewindeadapter greifen formschlüssig in die Spirale eines Absaugschlauchs. Dadurch entsteht eine lösbare Verbindung ohne lose Zwischenstücke. Für die Auswahl zählt der größte Außendurchmesser über der Spirale; der Innendurchmesser dient nur zur Orientierung. Links- und Rechtsgewinde sind nicht austauschbar.
Der Katalog führt gängige Schlauchgrößen von S27/30 bis S50: Schlauch-Innendurchmesser 27–50 mm und größter Außendurchmesser über der Spirale 32–59 mm. Nicht jede Größe passt zu jeder Gegenseite – entscheidend bleiben beide tatsächlich gemessenen Anschlüsse.

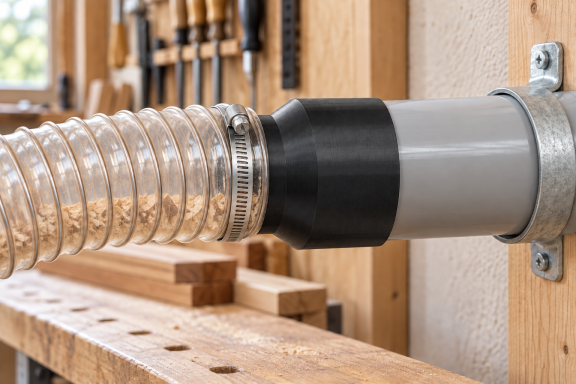

Reduzierstücke lösen Übergänge zwischen Maschine, Schlauch, Rohr und Absauganlage. Das aktuelle Programm umfasst zahlreiche Kombinationen von 32 bis 120 mm mit Innen-, Außen- und Muffenanschlüssen. Eine Reduzierung sollte möglichst spät und nur so stark wie nötig erfolgen, weil ein kleinerer Querschnitt den Strömungswiderstand erhöhen und den Volumenstrom begrenzen kann.
Für eine sichere Auswahl benötigen wir Innen- und Außendurchmesser, Steckrichtung und verfügbare Einstecklänge beider Seiten. Alle Maßtabellen finden Sie im PDF-Katalog.
ABSPERRSCHIEBER
Luftwege gezielt steuern

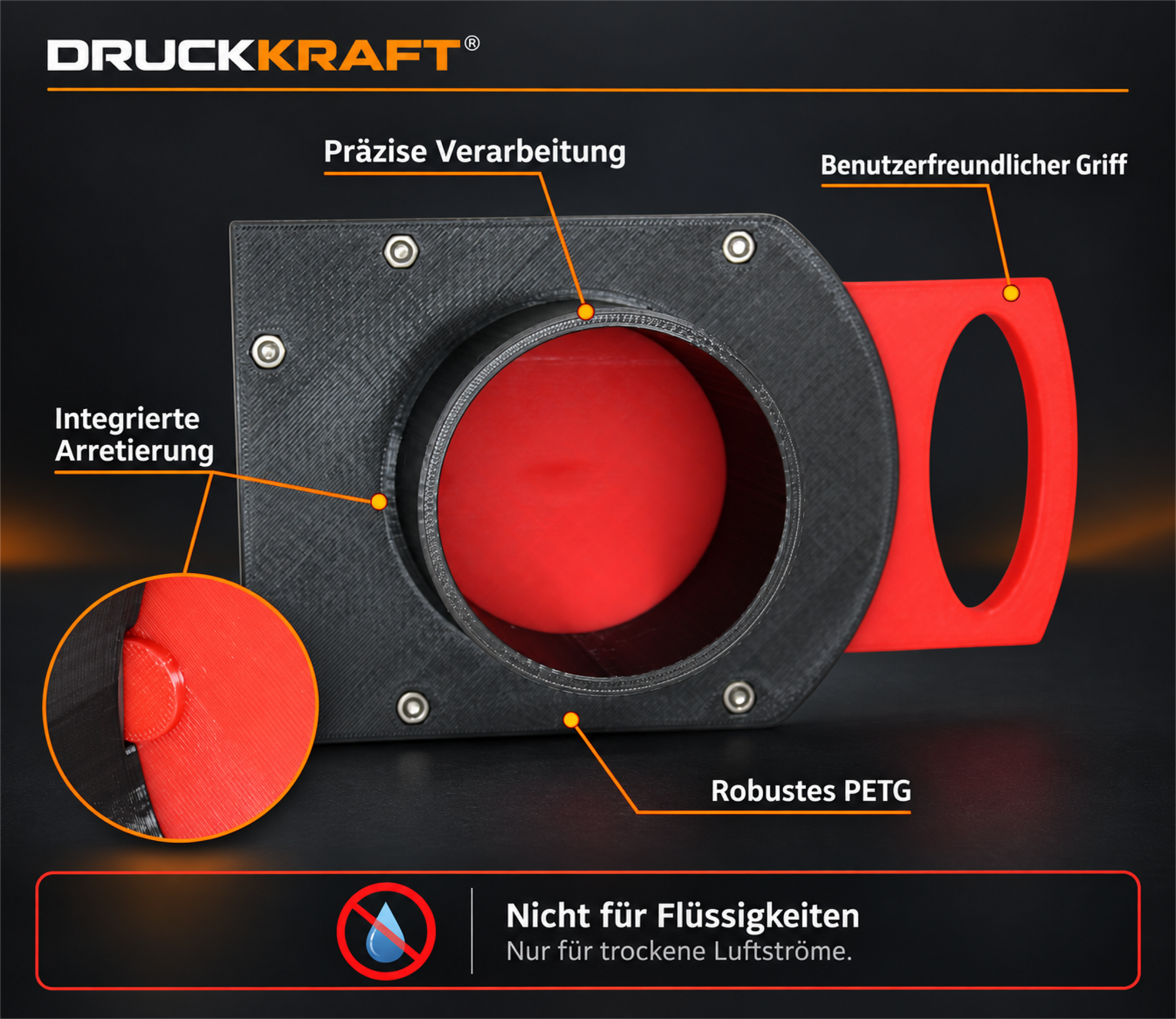

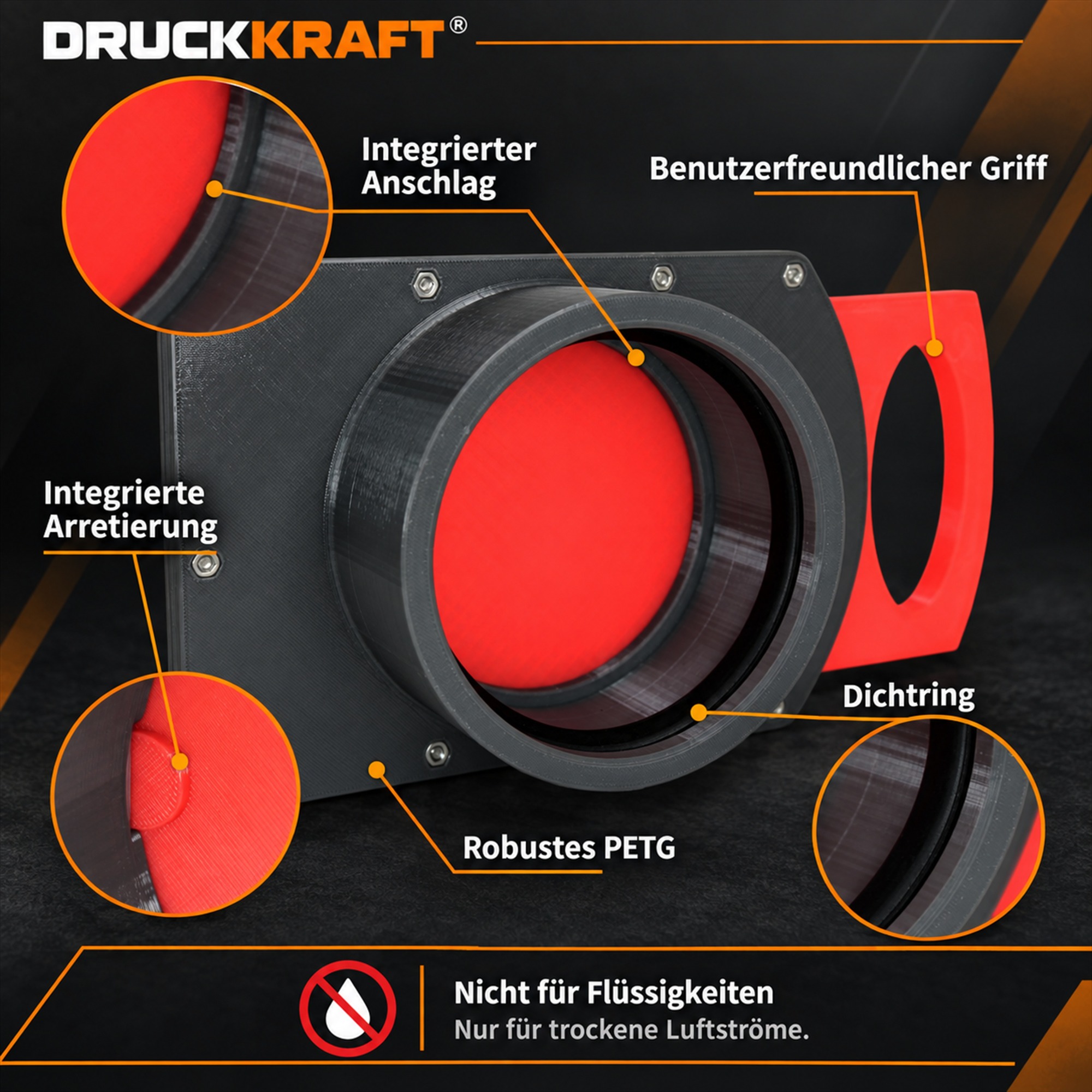

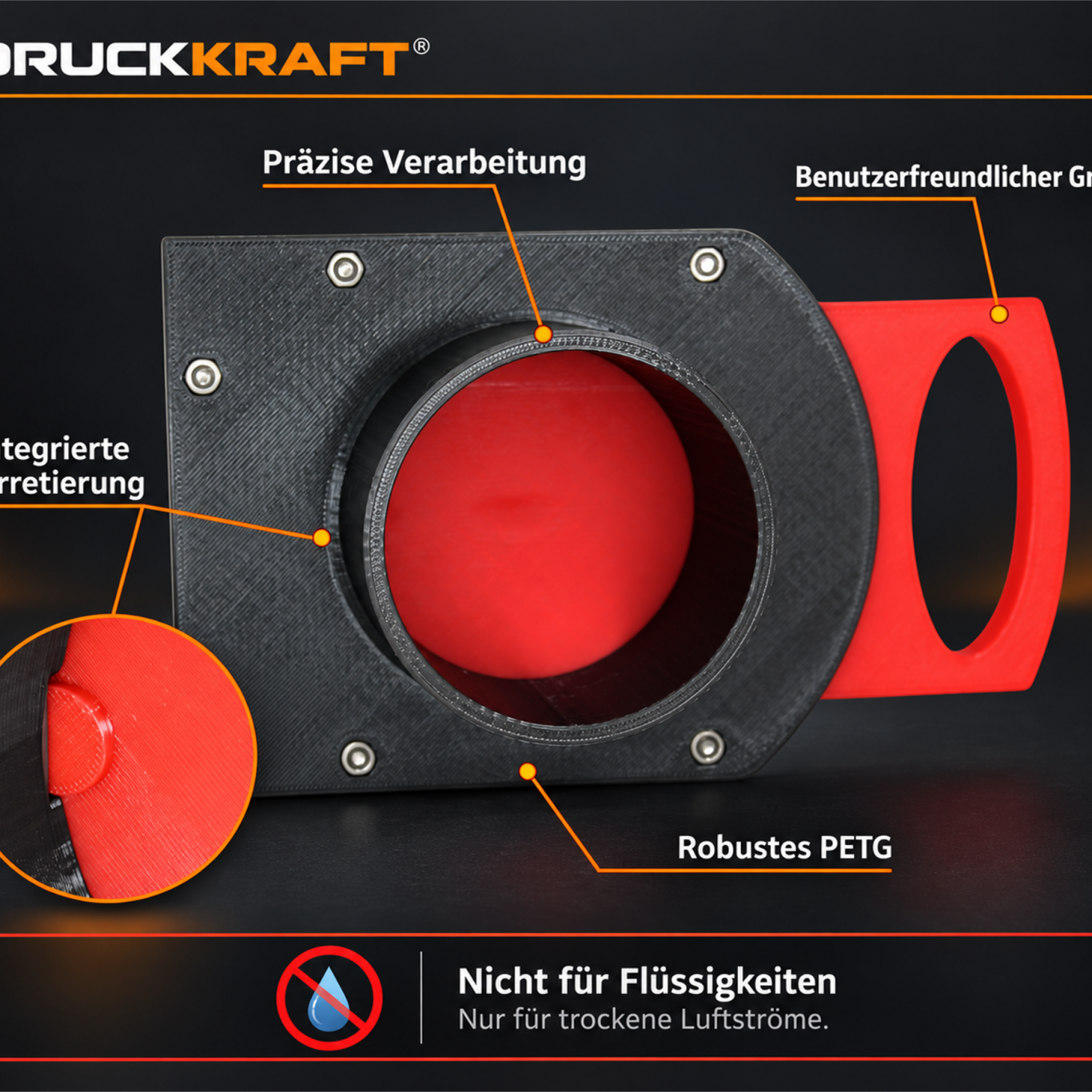

Absperrschieber öffnen oder schließen einzelne Zweige einer Absauganlage. So lassen sich ungenutzte Maschinenanschlüsse abtrennen und der vorgesehene Leitungsweg gezielt nutzen. Im Katalog sind Ausführungen von DN40 bis DN160 aufgeführt.
Für einen zuverlässigen Betrieb sollte der Schieber gut erreichbar eingebaut, nicht durch schwere Leitungen belastet und der Schieberschlitz frei von Ablagerungen gehalten werden. Die Bauteile erzeugen keine Saugleistung und sind nicht als vollständig luftdichte Absperrung für Wasser, Gas oder Drucksysteme vorgesehen; geringe Restleckage kann konstruktionsbedingt auftreten.
Y-VERTEILER
Leitungszweige strömungsgünstig zusammenführen

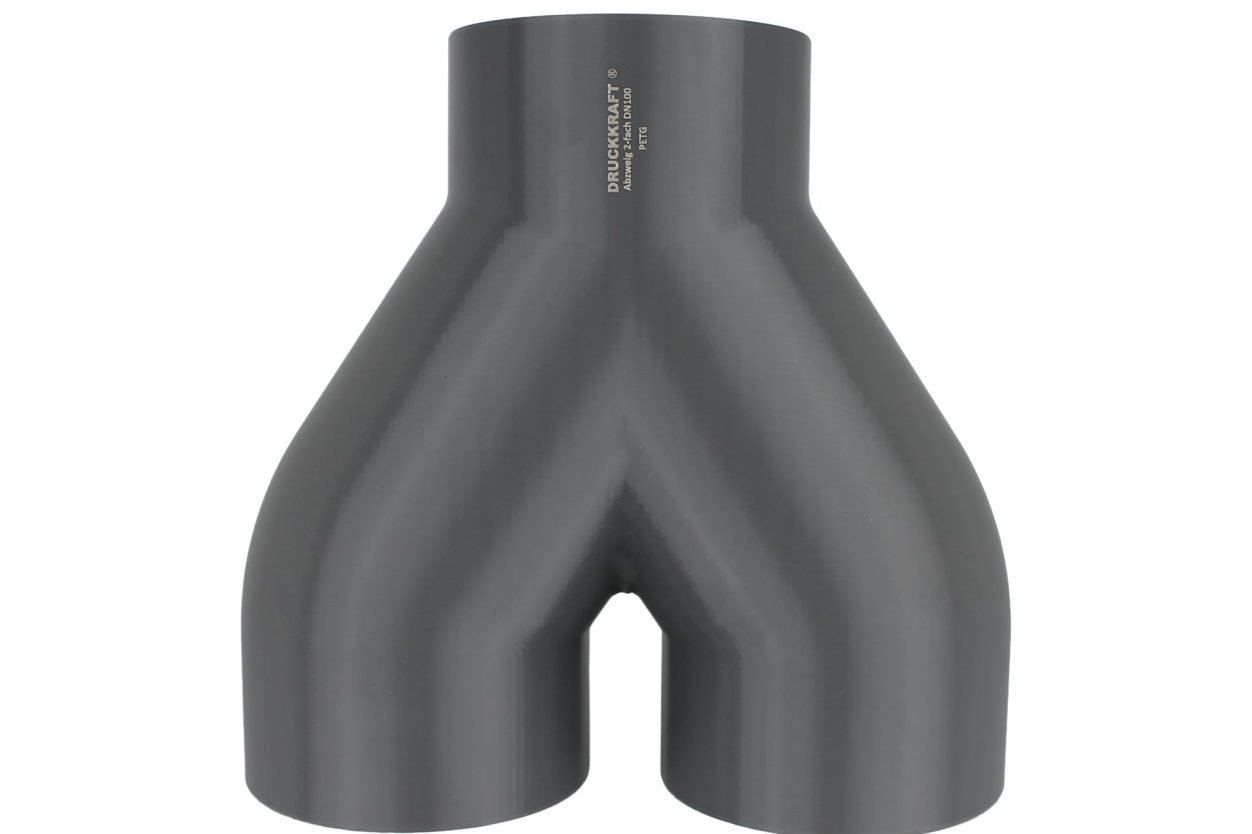

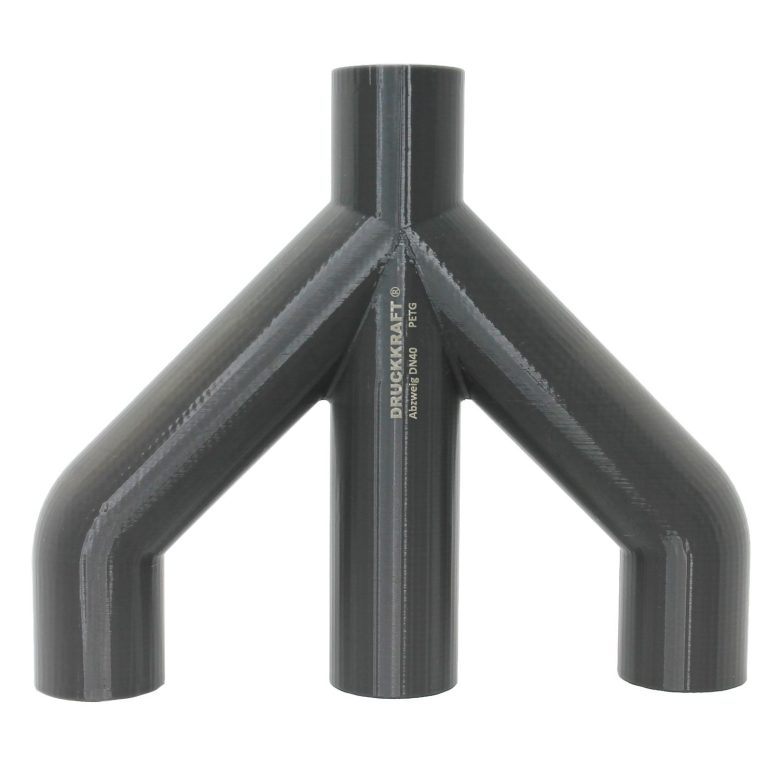

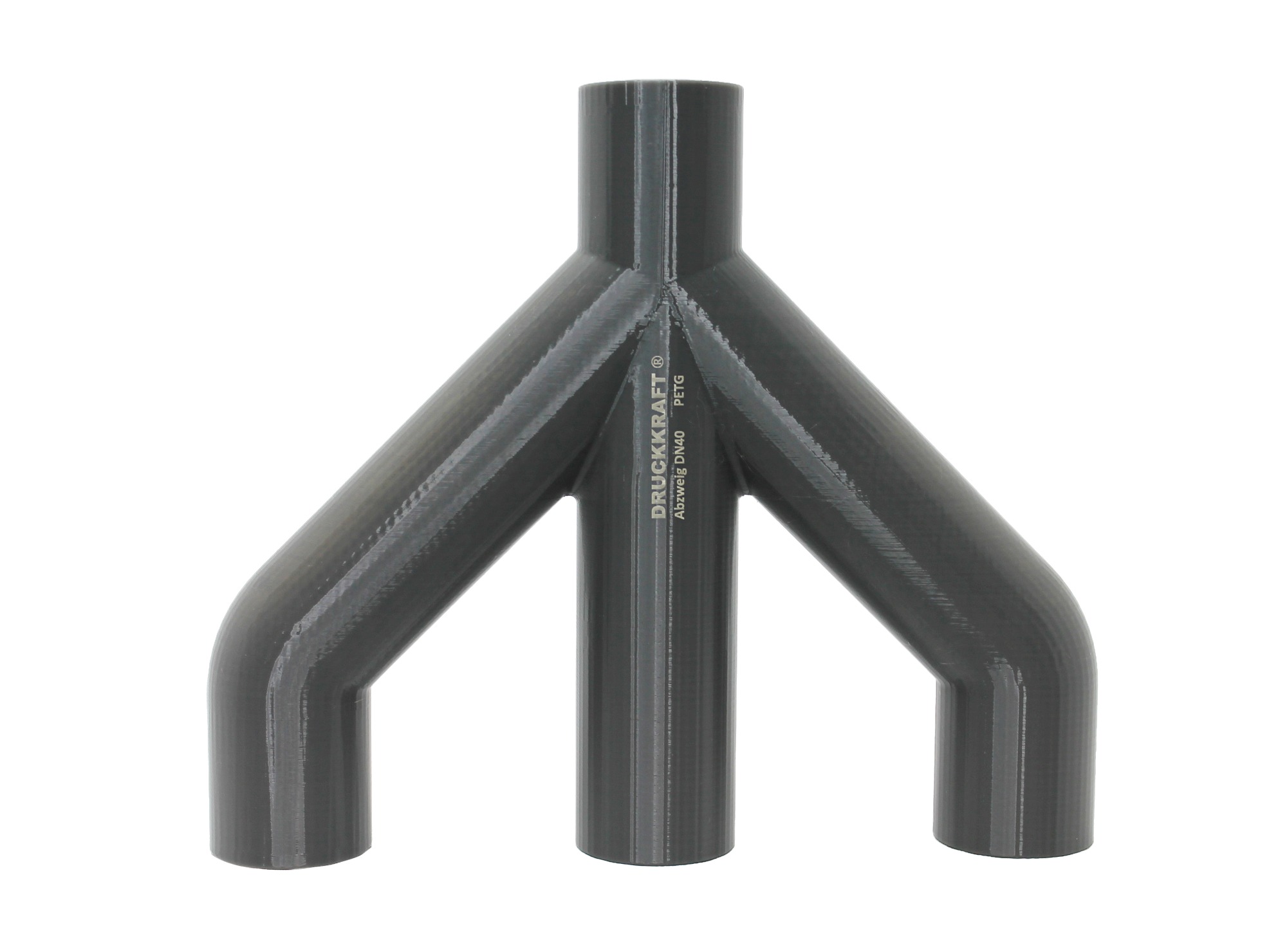

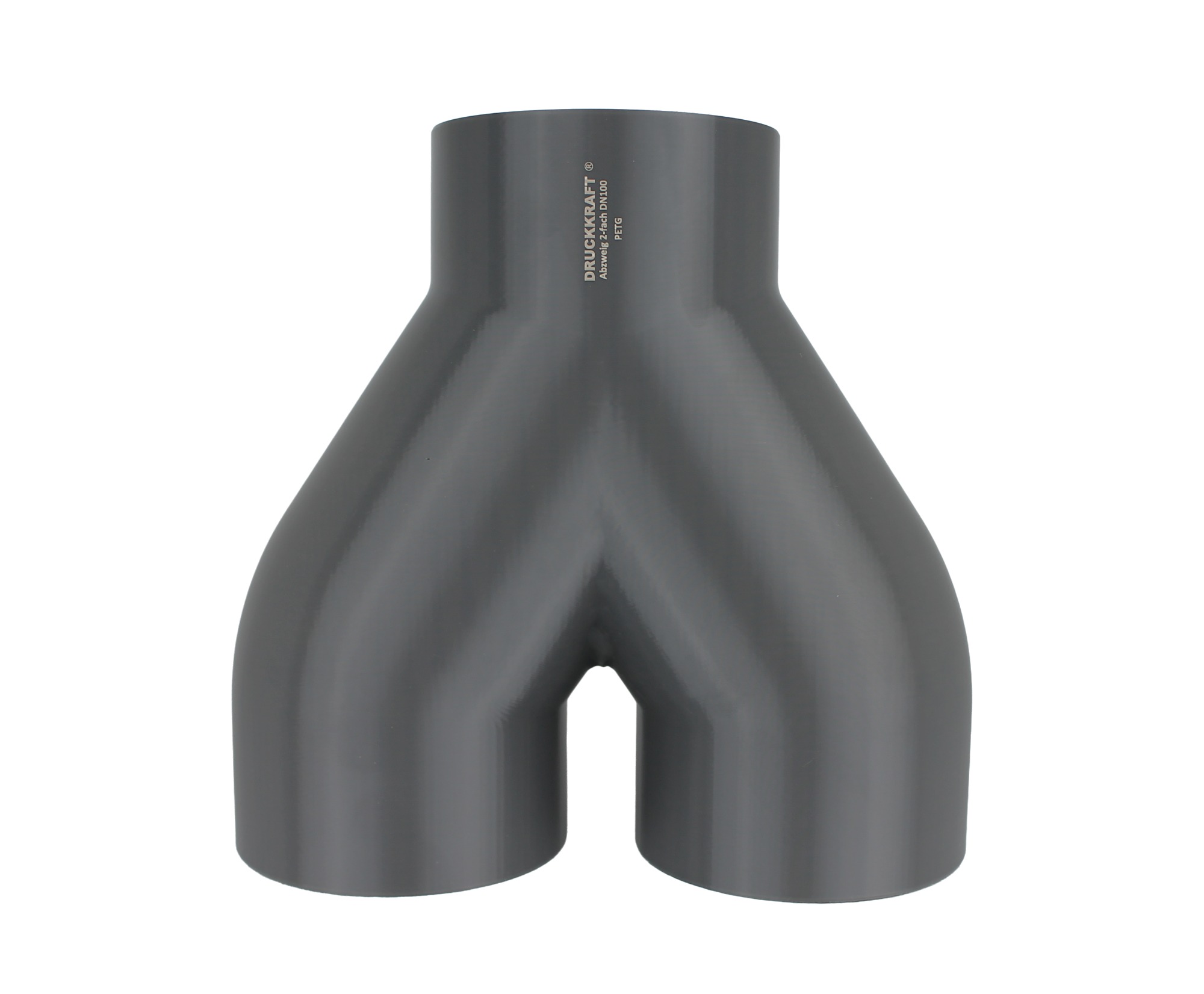

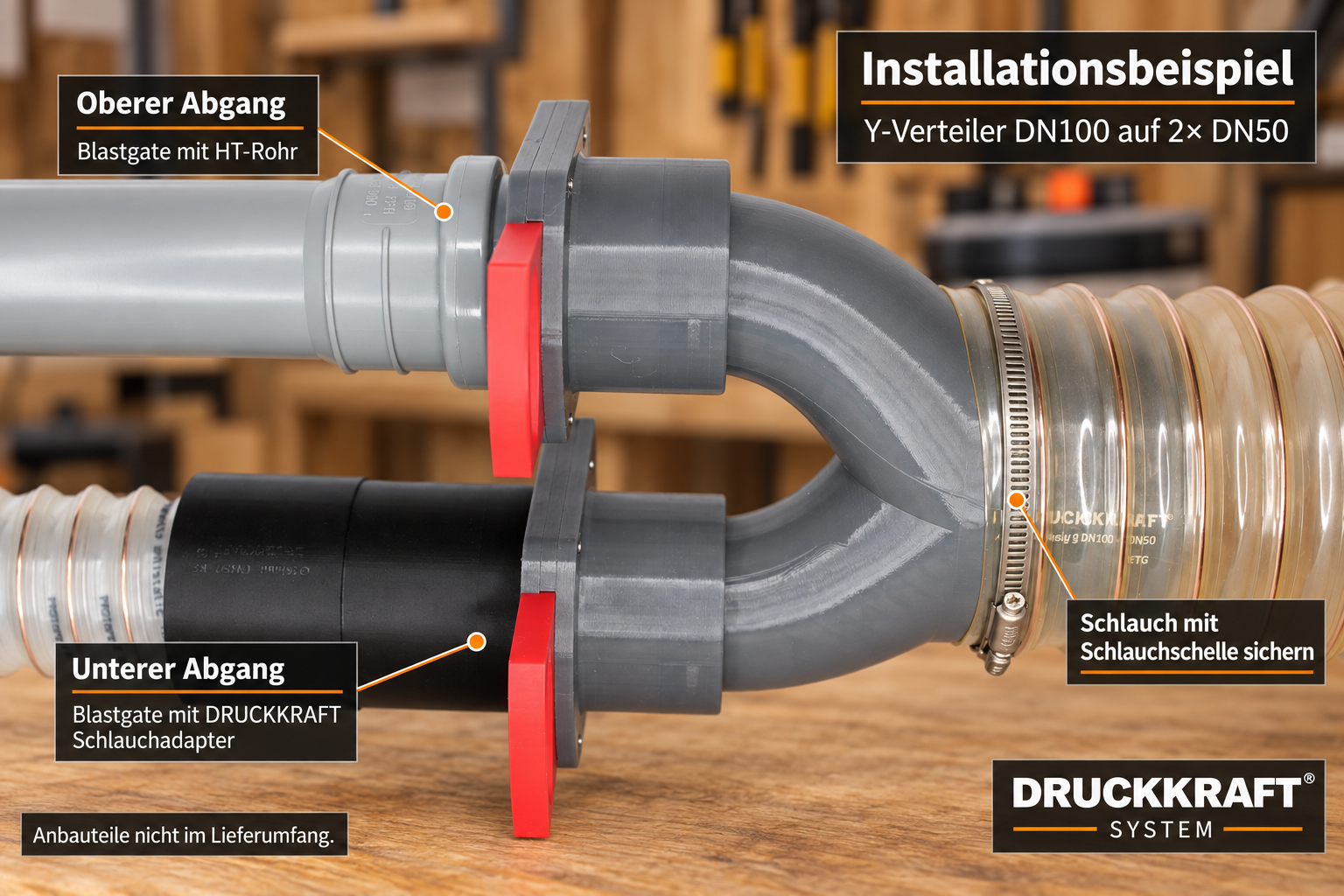

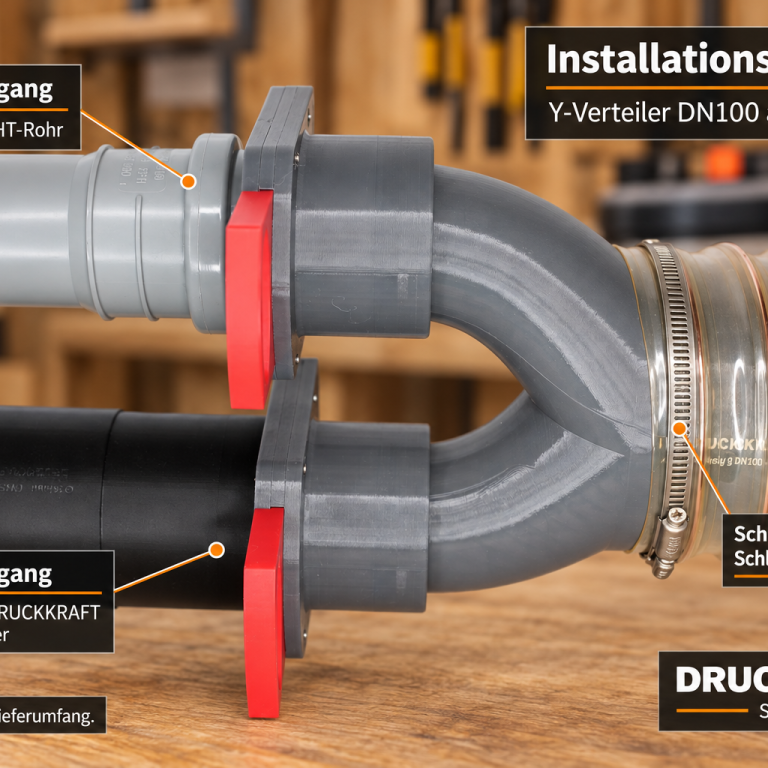

Y-Verteiler verbinden zwei oder drei Maschinenleitungen mit einer gemeinsamen Hauptleitung. Die schräg zusammenlaufende Geometrie führt die Zweige ruhiger zusammen als eine abrupte 90-Grad-Abzweigung. Sie schafft jedoch keine zusätzliche Saugleistung.
Für die Auswahl zählen der Durchmesser der Hauptleitung, Anzahl und Maße der Abgänge, Innen- oder Außenanschluss sowie die Frage, ob mehrere Zweige gleichzeitig geöffnet werden. Kurze Leitungswege, möglichst wenige Bögen und passende Querschnitte unterstützen einen klaren Luftweg.
TRICHTER
Staub und Späne nahe der Quelle erfassen

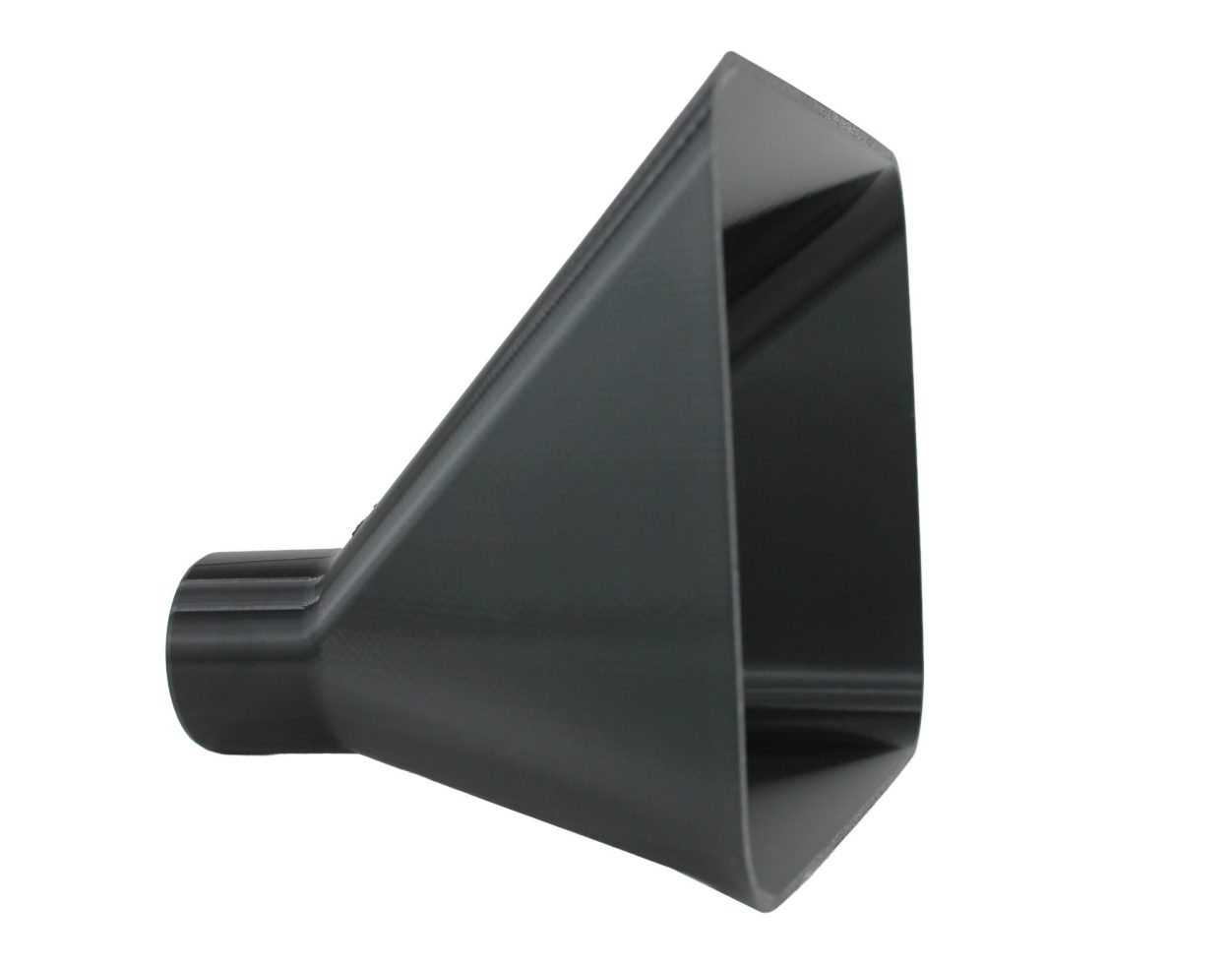

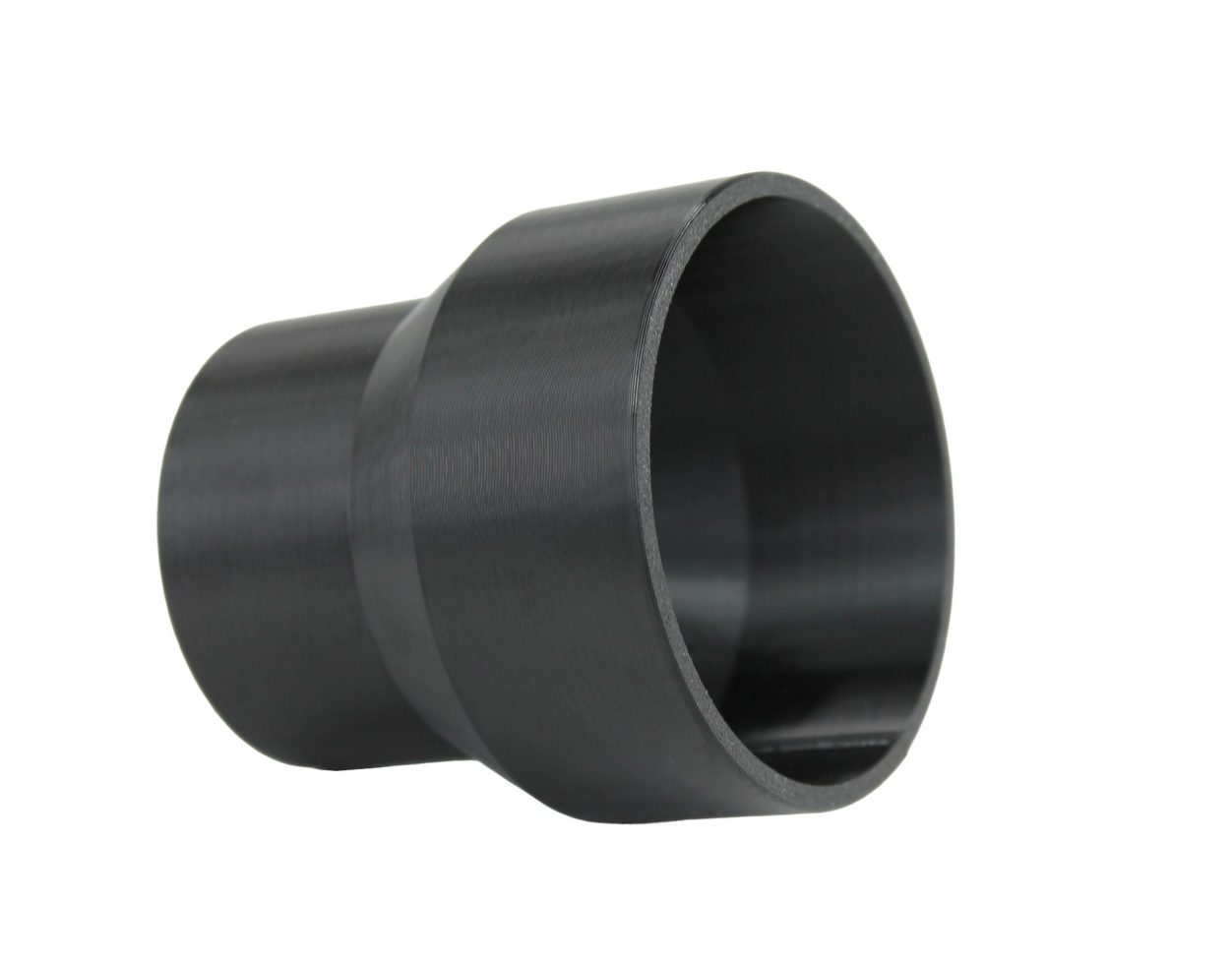

Absaugtrichter vergrößern die Erfassungsöffnung und leiten Staub oder Späne zum Absauganschluss. Je näher und günstiger ausgerichtet die Öffnung an der Entstehungsstelle sitzt, desto besser kann der vorhandene Luftstrom das Material aufnehmen.
Form, Öffnungsgröße, Abstand zur Quelle, Anschlussmaß und verfügbarer Einbauraum müssen zur Anwendung passen. Unsere Trichter sind für trockene Absaugaufgaben vorgesehen; sie dürfen nicht bei Funkenflug, offener Flamme oder oberhalb der zulässigen Materialtemperatur eingesetzt werden.
RICHTIG MESSEN STATT RATEN
DN, Innenmaß, Außenmaß und Muffe sicher unterscheiden
DN bezeichnet eine Nennweite und dient der Orientierung – sie ist nicht automatisch das reale Anschlussmaß. Für eine passgenaue Verbindung sind die gemessenen Werte entscheidend.
1. Verbindung festlegen: Soll das Gegenstück innen eingesteckt oder außen aufgeschoben werden?
2. Gerade messen: Mit dem Messschieber den Innendurchmesser innen und den Außendurchmesser außen an der breitesten Stelle erfassen.
3. Spiralschlauch prüfen: Den größten Außendurchmesser einschließlich Spirale messen. Für einen Gewindeadapter zusätzlich die Gewinderichtung betrachten; Links- und Rechtsgewinde sind nicht austauschbar.
4. Einbauraum notieren: Verfügbare Einstecklänge, Maschinenbezeichnung, Schlauchmaß und ein gut erkennbares Foto ergänzen.
Muffe bedeutet: Dieses Bauteil nimmt ein passendes Außenteil auf. Bei Unsicherheit senden Sie beide Messwerte und ein Foto – so lässt sich Standard- oder Sondermaß gezielt prüfen.
HÄUFIGE FRAGEN ZUR AUSWAHL
Diese Antworten gelten produktübergreifend für Adapter, Reduzierstücke, Absperrschieber, Y-Verteiler und Trichter. Für die Passform sind immer die tatsächlich gemessenen Anschlüsse und die konkrete Einbausituation entscheidend.
Warum reicht die Nennweite DN nicht aus?
DN beschreibt eine System- oder Nennweite. Reale Innen- und Außendurchmesser können je nach Schlauch, Rohrsystem und Hersteller abweichen. Deshalb entscheidet das gemessene Anschlussmaß über die Passform.
Welches Maß brauche ich bei einem Spiralschlauch?
Für Gewindeadapter ist der größte Außendurchmesser über der Spirale ausschlaggebend. Ergänzend helfen Schlauch-Innendurchmesser, ein frontales Foto des Schlauchendes und die Gewinderichtung. Links- und Rechtsgewinde sind nicht austauschbar.
Erhöht ein Bauteil die Saugleistung?
Nein. Adapter, Reduzierstücke, Verteiler und Schieber verbinden, verteilen oder steuern Leitungswege. Die tatsächliche Wirkung bestimmt das Gesamtsystem aus Absauganlage, Filter, Querschnitt, Leitungslänge, Bögen und geöffneten Zweigen.
Wann ist ein Sondermaß sinnvoll?
Wenn keine Standardkombination zu beiden gemessenen Anschlüssen passt, der Einbauraum begrenzt ist oder eine besondere Steckrichtung benötigt wird. Standard-PETG ist laut Katalog für trockene Luft- und Absauganwendungen von −20 bis +70 °C vorgesehen; nicht für Wasser, Gas, Drucksysteme, Funkenflug, explosionsgefährdete oder sicherheitskritische Anwendungen.
SONDERANFERTIGUNGEN
Ihre Anwendung. Ihre Anschlussmaße.
Sie benötigen eine abweichende Größe oder eine besondere Verbindung? Beschreiben Sie die Anwendung. Wir prüfen, welche Ausführung technisch sinnvoll und mit den verfügbaren Maßen umsetzbar ist.
Bitte mitsenden: Innen- und Außendurchmesser beider Anschlüsse, Steckrichtung, Einstecklängen, Maschinenbezeichnung, Schlauchmaß und ein Foto. Nutzen Sie das Kontaktformular; ein Foto können Sie ergänzend per E-Mail senden.
Eine Anfrage ist noch keine Passformzusage. Erst die vollständigen Angaben ermöglichen eine verlässliche Prüfung.
