Rohr oder Schlauch? Leitungen für die Werkstattabsaugung auswählen

Von DRUCKKRAFT Redaktion

Zur Übersicht Werkstattwissen · ← Welcher Schlauchadapter passt? · Absperrschieber: den richtigen Anschluss öffnen →

Die Maschine steht fest an ihrem Platz, trotzdem liegen mehrere Meter Schlauch auf dem Boden. Oder die Maschine soll beweglich bleiben, hängt aber an einer starren Verbindung. Beides lässt sich schon bei der Planung besser lösen.

Plane feste Wege und bewegliche Anschlüsse getrennt. Danach vergleichst du Durchmesser, Schlaucheigenschaften und Material. In diesem Kapitel geht es um Leitungen für trockenen Holzstaub und Holzspäne.Rohr oder SchlauchDurchmesserSchlauchauswahlLeitungsverlaufHT-RohreAntistatikDein Leitungsplan

1. Wo bleibt alles fest, wo muss sich etwas bewegen?

Gehe den Weg vom Absauggerät bis zur Maschine ab. Markiere die Stellen, an denen eine Bewegung nötig ist: Die Maschine wird verschoben, ein Anschluss wird umgesteckt oder ein Handgerät muss frei arbeiten können.

Feste Strecke an Wand oder Decke
So kannst du planen: Ein geeignetes starres Absaugrohrsystem als durchgehende Verbindung prüfen.

Stationäre Maschine
So kannst du planen: Rohr bis in die Nähe führen; am Anschluss nur den flexiblen Abschnitt vorsehen, den Montage und Betrieb benötigen.

Maschine auf Rollen
So kannst du planen: Den tatsächlichen Verfahrweg ausmessen. Der Schlauch muss ihn ohne Zug am Stutzen und ohne Knicken mitmachen.

Handgerät am Arbeitstisch
So kannst du planen: Flexibler Schlauch für den Arbeitsbereich. Seine Führung so planen, dass er Werkstück und Werkzeugbewegung nicht behindert.

Absauggerät wird zwischen Maschinen umgestellt
So kannst du planen: Eine direkte Schlauchverbindung mit dem geplanten festen Netz vergleichen. So wird sichtbar, ob ein Rohrnetz für deine Arbeitsweise überhaupt Vorteile bringt.

Gewellte Schläuche verursachen bei vergleichbaren Bedingungen meist mehr Druckverlust als glatte Rohre. Deshalb lohnt es sich, lange feste Schlauchstrecken zu hinterfragen. Nordfab erläutert diesen Unterschied in seiner Übersicht zu Absaugleitungen.

Praktischer Merksatz: So viel flexible Länge wie nötig – ohne unnötige Schlauchreserven und Schleifen.

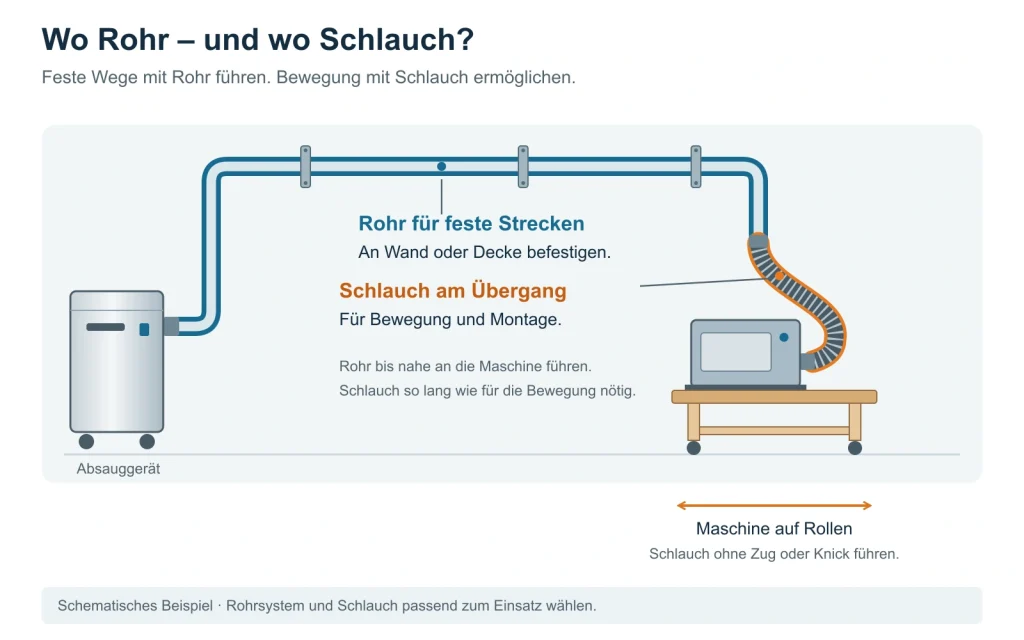

Feste Leitungswege und bewegliche Anschlüsse werden getrennt geplant. Zum Vergrößern auf die Grafik klicken.

2. Welchen Durchmesser wählen? Fünf einfache Regeln

Für die erste Auswahl gibt es brauchbare Regeln. Wichtig ist die Unterscheidung: Ein Werkstattsauger mit kleinem Werkzeugschlauch und eine Späneabsaugung mit großem Maschinenanschluss stellen unterschiedliche Anforderungen.

Regel 1: Am Maschinenanschluss anfangen

Bei einer einzelnen Maschine ist ihr vorgesehener Anschlussdurchmesser ein sinnvoller Ausgangspunkt für die kurze Anschlussleitung. Steht in der Anleitung eine bestimmte Schlauchgröße, Luftmenge oder ein erforderlicher Unterdruck, gehen diese Angaben vor.

Beispiel: Ein 100-mm-Anschluss an einer Hobelmaschine sollte nicht allein deshalb über eine lange 35-mm-Leitung versorgt werden, weil der vorhandene Sauger diesen Schlauch hat. Der Adapter kann passen; die benötigte Luftmenge ist damit nicht nachgewiesen.

Regel 2: Unnötige Engstellen vermeiden

Reduziere nicht mitten im Leitungsweg auf einen kleineren Durchmesser, nur weil dort ein passendes Reststück liegt. Ein enger Abschnitt erhöht bei gleicher Luftmenge den Widerstand. Ist ein kleiner Anschluss am Handgerät vorgegeben, muss er natürlich berücksichtigt werden – daraus folgt aber nicht, dass auch eine längere vorgeschaltete Leitung genauso klein sein muss.

Regel 3: Rohr und Schlauch nach demselben freien Innenmaß vergleichen

Ein glattes Rohr und ein gewellter Schlauch mit gleichem Innenmaß haben denselben rechnerischen freien Querschnitt, aber unterschiedliche Widerstände. Für lange feste Wege ist deshalb die Leitungsart ebenso wichtig wie der Durchmesser. Es gibt keine allgemeine Umrechnung „100 mm Rohr ersetzt 125 mm Schlauch“.

Regel 4: Größer ist nicht automatisch besser

Ein größerer Durchmesser kann den Leitungswiderstand verringern. Bei derselben Luftmenge sinkt darin jedoch die Luftgeschwindigkeit. Für den Transport von Staub und Spänen muss sie ausreichend bleiben. Deshalb eine Hauptleitung nicht vorsorglich beliebig groß wählen.

Regel 5: Gleichzeitige Anschlüsse zusammen betrachten

Wenn zwei Zweige gleichzeitig absaugen, addierst du die benötigten Luftmengen. Die Durchmesser selbst werden nicht einfach addiert. Läuft immer nur eine Maschine, ist das ein anderer Betriebsfall. Auch dann muss der Materialtransport im gemeinsamen Rohr funktionieren.

Welche Größen begegnen dir in der Praxis?

Es gibt nicht nur „Staubsaugerschlauch“ und „100er-Rohr“. Dazwischen liegen mehrere Größen, die je nach Hersteller an Werkzeugen, Saugern oder Rohrsystemen vorkommen. Die Übersicht hilft dir, sie einzuordnen. Sie ist keine feste Zuordnung nach dem Muster „Maschine X braucht immer Durchmesser Y“.

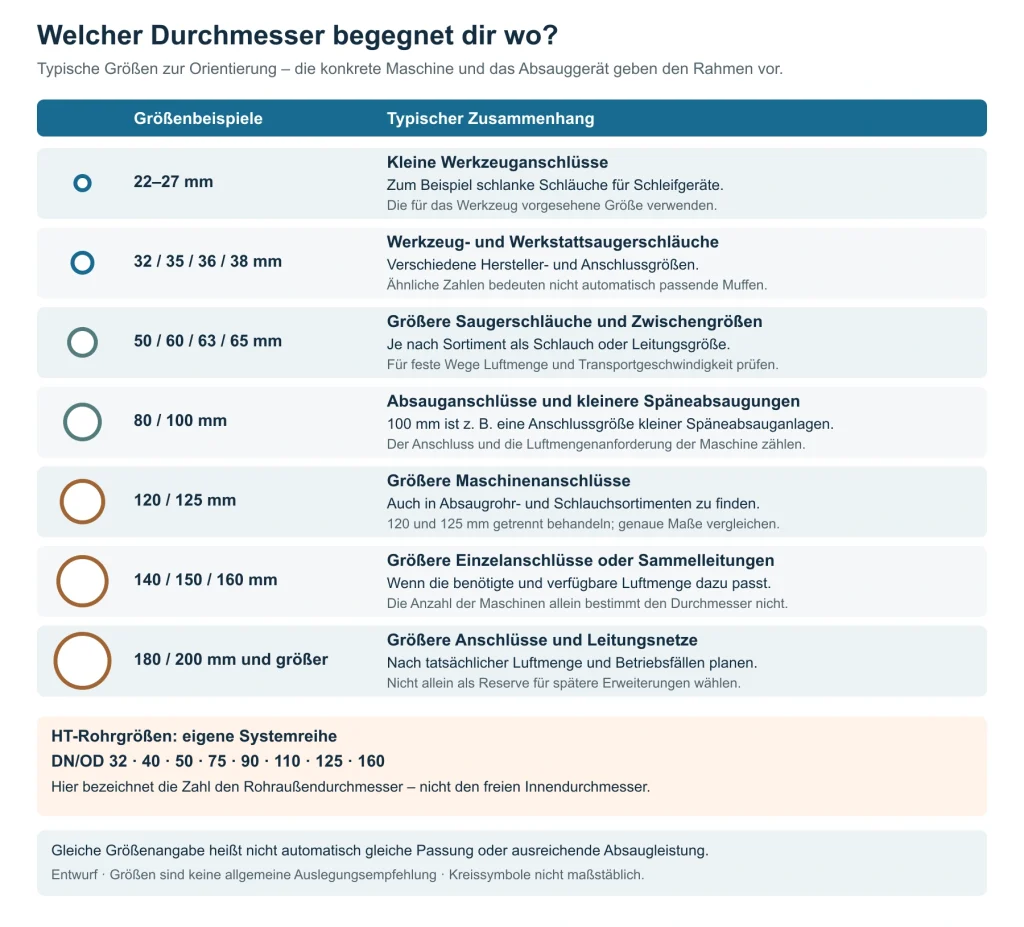

Typische Größen zur Orientierung, keine Auslegungsempfehlung. Die Kreissymbole sind nicht maßstäblich; HT-Rohrgrößen beziehen sich auf den Außendurchmesser. Zum Vergrößern auf die Grafik klicken.

22–27 mm
Wo du sie findest: Kleine Werkzeuganschlüsse und schlanke, teils konische Saugschläuche; zum Beispiel bei Schleifanwendungen.
Worauf du achten solltest: Handlichkeit kann hier wichtig sein. Einen für das Werkzeug vorgesehenen kleinen Anschluss nicht mit einem allgemeinen Rohrnetzmaß verwechseln. Bei konischen Schläuchen gelten an beiden Enden unterschiedliche Maße.

32 / 35 / 36 / 38 mm
Wo du sie findest: Herstellerabhängige Größen bei Werkzeug- und Werkstattsaugerschläuchen.
Worauf du achten solltest: Ähnliche Zahlen sind keine Passgarantie. Das Schlauchinnenmaß, das Außenmaß über den Rippen und die Anschlussmuffe sind unterschiedliche Größen.

40 / 50 mm
Wo du sie findest: 40 und 50 mm als HT-Rohrsystemgrößen; 50 mm auch bei Saugschläuchen und Saugerzubehör.
Worauf du achten solltest: Ein 50-mm-Saugschlauch und ein HT-Rohr DN/OD 50 haben nicht automatisch dieselbe freie Öffnung oder einen passenden Steckanschluss. Für eine feste Saugerleitung sind Luftmenge und Transportgeschwindigkeit mitzuprüfen.

60 / 63 / 65 mm
Wo du sie findest: Zwischengrößen im Rohr- und Schlauchsortiment. Schlauchkataloge führen teils eine gemeinsame Variante „63–65 mm“.
Worauf du achten solltest: Die konkrete Maßtabelle prüfen. Das ist keine universelle Austauschbarkeit dieser drei Größen und keine automatische Empfehlung als Hauptleitung für jeden Werkstattsauger.

75 / 80 mm
Wo du sie findest: 75 mm zum Beispiel bei HT-Systemen; 80 mm in Absaugrohr- und Schlauchgrößen.
Worauf du achten solltest: Die Systemreihen unterscheiden sich. Ein Übergang muss die tatsächlichen Anschlussmaße verbinden; die Luftmenge muss zum freien Querschnitt passen.

100 mm
Wo du sie findest: Zum Beispiel bei kleinen Späneabsauganlagen und entsprechenden Maschinenanbindungen.
Worauf du achten solltest: Eine mögliche Ausgangsgröße bei einem dafür vorgesehenen 100-mm-Anschluss. Sie ersetzt nicht die Absauganforderung der Maschine.

110 mm
Wo du sie findest: Eine Größe im HT-System, dort als DN/OD 110 bezeichnet.
Worauf du achten solltest: Die Zahl bezeichnet hier den Rohraußendurchmesser. Sie bedeutet weder 110 mm freien Innendurchmesser noch einen direkten Anschluss an einen 100-mm-Schlauch.

120 / 125 mm
Wo du sie findest: Größere Maschinenanschlüsse, Absaugschläuche und Rohrsysteme; 125 mm kommt auch bei HT vor.
Worauf du achten solltest: 120 und 125 mm getrennt behandeln. Selbst bei gleicher Größenangabe können Rohr und Schlauch unterschiedliche Bezugsmaße haben.

140 / 150 / 160 mm
Wo du sie findest: Weitere Größen im Absaug- und Schlauchsortiment, etwa für größere Einzelanschlüsse oder passend ausgelegte Sammelleitungen.
Worauf du achten solltest: Nicht nach „ein oder zwei Maschinen“ auswählen. Benötigte Luftmenge, Gleichzeitigkeit und Betrieb mit nur einem offenen Zweig bestimmen mit.

180 / 200 mm und größer
Wo du sie findest: Größere Maschinenanschlüsse und Sammelleitungen.
Worauf du achten solltest: Für eine kleine Werkstatt kein sinnvoller Vorratskauf allein mit Blick auf spätere Erweiterungen. Erst planen, welche Luftmengen tatsächlich durch diese Leitung fließen sollen.

Beispiele zum Nachsehen: Festool: konischer 27/22-mm-Schlauch für Schleifanwendungen · Festool: Übergang zwischen D 50 und D 36 · Metabo: Späneabsaugung mit 100-mm-Anschluss · NORRES: Schlauchkatalog mit Innen- und Außenmaßen. Die Links belegen Größenbeispiele, keine Empfehlung eines bestimmten Geräts.

Warum 100, 110, 120 und 125 mm so leicht verwechselt werden

Beim Zusammenstellen einer Anlage treffen oft verschiedene Maßsysteme aufeinander. Das HT-Safe-Sortiment von Ostendorf enthält beispielsweise DN/OD 32, 40, 50, 75, 90, 110, 125 und 160. Bei DN/OD bezieht sich die Zahl auf den Außendurchmesser des Rohrs. Für den freien Innenquerschnitt muss die Wanddicke berücksichtigt werden.

Beim Absaugschlauch brauchst du dagegen sowohl das vom Hersteller angegebene Innenmaß als auch das Außenmaß beziehungsweise die Muffenmaße für die Verbindung. Ein „100er-Schlauch“ und ein „110er-HT-Rohr“ sind deshalb nicht allein durch ihre Bezeichnungen als passende Verbindung identifiziert.

Beim Bestellen vollständig aufschreiben: „Schlauch innen ___ mm, außen über der Spirale ___ mm; Gegenstück außen/innen ___ mm; Adapter soll darüber / hinein.“ Das ist eindeutiger als „Adapter von 100 auf DN100“.

Und was heißt das für deine erste Auswahl?

• Handgerät am Sauger: Mit der vom Gerätehersteller vorgesehenen Schlauchgröße und möglichst kurzem, ausreichend beweglichem Anschluss beginnen.
• Fester Leitungsweg für einen Werkstattsauger: 50 oder 63 mm können Größen sein, die du vergleichst. Entscheide anhand der tatsächlich verfügbaren Luftmenge, der nötigen Transportgeschwindigkeit und der vorgesehenen Anschlüsse – nicht allein, weil ein Rohr gut erhältlich ist.
• Maschine mit großem Späneanschluss: Den vorgesehenen Anschluss und die Luftmengenanforderung als Ausgangspunkt nehmen. Eine größere Maschinenöffnung nicht durch einen kleinen Saugerschlauch „wegadaptieren“, ohne die Leistung zu prüfen.

Damit wird auch die folgende Rechentabelle nützlich: Bei beispielhaften 20 m/s braucht ein Rohr mit 50 mm freiem Innenmaß rund 141 m³/h, eines mit 63 mm schon rund 224 m³/h. Größer zu wählen verlangt für dieselbe Geschwindigkeit also mehr Luft.

Eine einfache Rechenhilfe: Wie viel Luft braucht der Querschnitt?

Als anschaulichen Vergleich rechnen wir mit 20 m/s Luftgeschwindigkeit. Dieser Wert wird in der DGUV Information 209-044 als bewährter Wert am Maschinenstutzen bei geringer Zerspanungsleistung genannt. Bei anderen Bedingungen können höhere Werte nötig sein. Für deinen konkreten Aufbau gelten die Maschinen- und Anlagenanforderungen.

50 mm
Rechnerische Luftmenge bei 20 m/s: rund 141 m³/h

63 mm
Rechnerische Luftmenge bei 20 m/s: rund 224 m³/h

80 mm
Rechnerische Luftmenge bei 20 m/s: rund 362 m³/h

100 mm
Rechnerische Luftmenge bei 20 m/s: rund 565 m³/h

125 mm
Rechnerische Luftmenge bei 20 m/s: rund 884 m³/h

160 mm
Rechnerische Luftmenge bei 20 m/s: rund 1.448 m³/h

So liest du die Tabelle: Bei 100 mm Innenmaß entsprechen 20 m/s rund 565 m³/h. Bei 160 mm wären dafür rund 1.448 m³/h nötig. Diese Luftmenge muss unter den Widerständen der tatsächlichen Anlage verfügbar sein; eine maximale Katalog-Luftmenge ist dafür kein Beleg.

Warum „einfach größer“ schiefgehen kann: Angenommen, tatsächlich fließen 150 m³/h. In einem 50-mm-Rohr sind das rund 21 m/s, in einem 100-mm-Rohr nur rund 5 m/s. Das ist ein reiner Vergleich bei gleichbleibender Luftmenge; beim realen Umbau kann sich die Luftmenge verändern. Die Rechnung zeigt, warum ein größeres Rohr allein keine bessere Späneförderung garantiert.

Die Faustformeln – wenn du selbst rechnen möchtest

Luftmenge: Q ≈ 0,00283 × d² × v
Q in m³/h, tatsächlicher Innendurchmesser d in mm, Geschwindigkeit v in m/s.

Bei 20 m/s vereinfacht: Q ≈ 0,0565 × d².

Durchmesser aus bekannter Luftmenge: d ≈ 18,8 × √(Q / v). Die Formel bestimmt nur den Querschnitt. Sie berechnet weder den Leitungswiderstand noch die tatsächlich verfügbare Luftmenge des Geräts.

Zwei gleichzeitig aktive Zweige bei gleicher Geschwindigkeit: d gemeinsam ≈ √(d₁² + d₂²). Zwei Zweige mit je 100 mm ergeben rechnerisch rund 141 mm, nicht 200 mm. Das setzt voraus, dass beide Luftmengen tatsächlich geliefert werden. Systemgröße und Betrieb mit nur einem offenen Zweig anschließend prüfen.

Die Tabellenwerte wurden mit der Kreisfläche selbst berechnet und auf ganze Zahlen gerundet. Zum Nachschlagen eignet sich die Rohrquerschnittstabelle von Schuko. Kleine Rundungsabweichungen sind möglich. Das Zusammenführen von Luftmengen erläutert auch Nordfab in seiner Planungshilfe.

Für die erste Auswahl: Die einzelne Maschine zunächst mit ihrem vorgesehenen Anschlussmaß planen, unnötige Verengungen und lange Schlauchstrecken vermeiden und größere Sammelleitungen nach den gleichzeitig benötigten Luftmengen auswählen. Danach prüfen, ob das Absauggerät diese Luftmengen durch deinen Leitungsweg tatsächlich liefert.

Wie du die Maße für Adapter und Muffen aufnimmst, zeigt das vorherige Kapitel „Welcher Schlauchadapter passt?“.

3. Beim Schlauch mehr als den Durchmesser vergleichen

Zwei gleich große Schläuche können für unterschiedliche Aufgaben ausgelegt sein. Öffne vor dem Kauf das Datenblatt des konkreten Typs und suche diese Angaben:

• Einsatz: Ist der Schlauch für die Stoffe und die Anwendung beschrieben, die bei dir vorkommen?
• Unterdruck: Welche Belastung nennt der Hersteller? Ein Schlauch für Lufttransport ist nicht allein deshalb für jeden Sauger geeignet.
• Biegeradius: Wie eng darf der Schlauch geführt werden? Prüfe, ob der Hersteller den Radius innen oder zur Schlauchmitte angibt.
• Beweglichkeit und Gewicht: Muss der Schlauch nur zur Montage nachgeben oder ständig einer Bewegung folgen?
• Verschleiß und Temperatur: Welche Angaben gelten für das transportierte Material und die Betriebsbedingungen?
• Elektrische Eigenschaften: Was ist für diesen Schlauch dokumentiert, und welche Anschlussbedingungen nennt der Hersteller?

Ein anschauliches Datenblattbeispiel liefert NORRES für einen CNC-Absaugschlauch: Innen- und Außenmaß, Unterdruck und Biegeradius stehen getrennt in der Variantentabelle. Das ist eine Lesehilfe für Datenblätter, keine Produktempfehlung für deine Anlage.

Die Werkstoffangabe „PUR“ oder eine sichtbare Drahtspirale allein beantwortet nicht alle diese Fragen. Eine pauschale Anleitung „Draht anschließen, dann ist alles geeignet“ ersetzt die dokumentierten Eigenschaften und Anschlussvorgaben nicht.

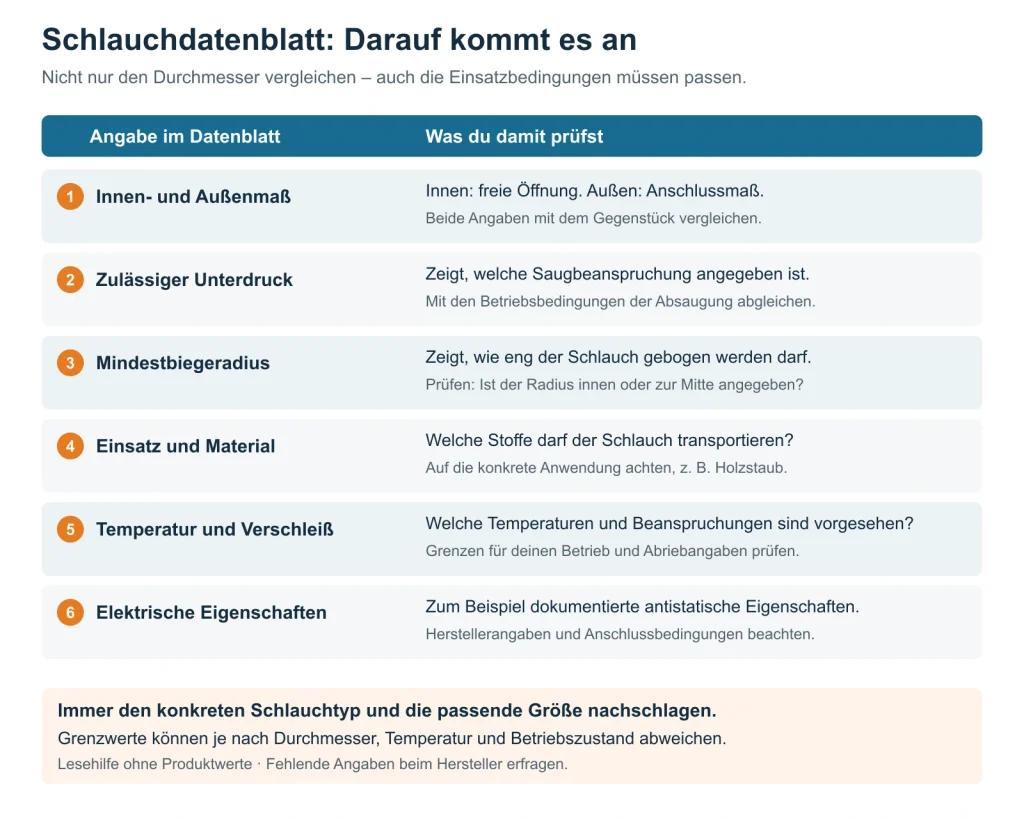

Lesehilfe zum Datenblatt des konkreten Schlauchtyps – ohne allgemeine Produktgrenzwerte. Zum Vergrößern auf die Grafik klicken.

4. Den Weg ohne unnötige Umwege führen

Lege den Verlauf zunächst mit Maßband und einer Schnur fest. Miss entlang des tatsächlichen Weges, einschließlich der Strecken nach oben und wieder zur Maschine herunter.

• Richtungswechsel sichtbar eintragen: Zähle Bögen und Abzweige mit. Vergleiche bei Formstücken den Platzbedarf und die verfügbaren Druckverlustangaben.
• Bewegung vollständig ausprobieren: Fahre eine bewegliche Maschine in alle vorgesehenen Positionen. Prüfe dabei Schlauchzug, Biegungen und mögliche Kollisionen.
• Verbindungen entlasten: Plane Halterungen für Leitung und Schlauch mit ein. Die konkrete Befestigung richtet sich nach dem verwendeten System.
• Wartung mitdenken: Wähle Stellen, an denen du die Verbindung später zum Prüfen oder Reinigen lösen kannst.

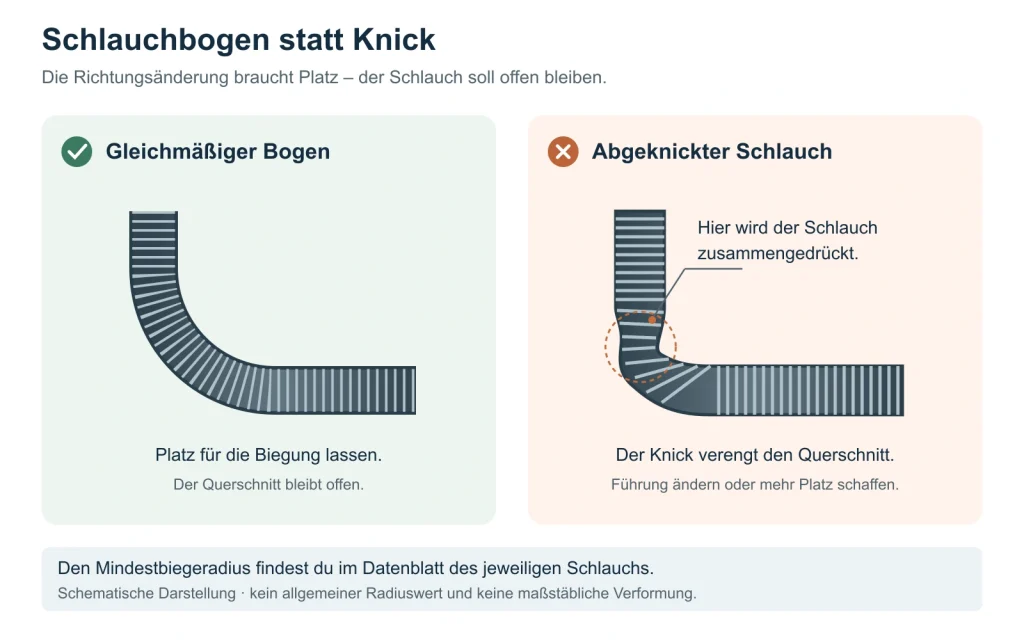

Ein Knick verengt den Querschnitt. Den erforderlichen Mindestbiegeradius nennt das Schlauchdatenblatt. Zum Vergrößern auf die Grafik klicken.

Ein großer Bogen und ein enger Winkel sind unterschiedliche Bauteile. Ebenso lässt sich „zwei Bögen sind immer schlechter als einer“ nicht ohne deren Geometrie beantworten. Lass dir keine pauschalen Verlustwerte auf eine andere Bauform übertragen.

5. Wie lang darf die Leitung werden?

Eine allgemeine Antwort wie „mit diesem Sauger maximal zehn Meter“ hilft ohne weitere Angaben wenig. Rohrlänge, Schlauchlänge, Durchmesser und Formstücke gehören zum selben Leitungsweg. Hinzu kommen Maschine, Filter und gegebenenfalls Vorabscheider.

So bereitest du die Frage an den Anbieter vor:
„Ich möchte Maschine ___ mit Absauggerät ___ verbinden. Geplant sind ___ m Rohr, ___ m Schlauch, ___ Bögen, ___ Abzweige und ein Vorabscheider ___. Der Maschinenhersteller nennt ___ als Absauganforderung. Reicht das Gerät unter diesen Bedingungen aus?“

Eine Kennlinie oder ein nachvollziehbarer Abgleich ist dafür hilfreicher als die Wattzahl allein. Die Antwort sollte sich auf deinen beschriebenen Weg beziehen.

6. HT-Rohre in der Hobbywerkstatt: Was spricht dafür, was dagegen?

Wer sich mit selbst gebauten Werkstattabsaugungen beschäftigt, stößt schnell auf graue HT-Rohre: vom Baumarkt mitgebracht, auf Länge geschnitten und mit Bögen und Abzweigen zum eigenen Leitungsnetz zusammengesteckt. Gerade für eine kleine Werkstatt ist dieser Ansatz nachvollziehbar. Gleichzeitig wird kaum eine Materialfrage so lebhaft diskutiert.

Hier stellen wir die praktischen Argumente und die Punkte gegenüber, die du für deine eigene Anlage klären solltest.

Pro: Warum Hobbyanwender zu HT-Rohren greifen

• Überschaubarer Einstieg: Preis und Verfügbarkeit sind häufige Gründe für die Wahl. Vergleiche aber den vollständigen Warenkorb einschließlich Bögen, Abzweigen, Haltern und Übergängen.
• Einfaches Baukastensystem: Steckmuffen und passende Formteile machen den Aufbau anschaulich. Gerade beim ersten Entwurf ist das attraktiv, weil sich der Verlauf zunächst zusammenstellen lässt.
• Glatte Innenwand: Das Rohr hat keine Schlauchrippen im Inneren. Die tatsächlichen Strömungsverhältnisse hängen trotzdem auch von Durchmesser, Formstücken und Übergängen ab.
• Viele Möglichkeiten zum Anpassen: Unterschiedliche Rohrlängen und Formstücke erleichtern die Führung in einer kleinen Werkstatt. Für Maschinen- und Schlauchanschlüsse können passende Übergänge ergänzt werden.
• Herstellerangaben können über Hausentwässerung hinausgehen: Ostendorf nennt HT Safe und Skolan Safe ausdrücklich als für Zentralstaubsaugeranlagen zugelassen. Die pauschale Aussage „HT ist nur für Abwasser und niemals für Absaugung“ wäre deshalb zu weitgehend. Welche Bedingungen für deine Anwendung gelten, bleibt mit dem Hersteller zu klären.

Kontra und offene Punkte: Wo genauer hinsehen?

• Die Anwendung muss passen: Eine Herstellerangabe zu Zentralstaubsaugeranlagen beantwortet nicht automatisch die Anforderungen einer Anlage für Holzstaub und Holzspäne. Stoffe, Gerät und Betriebsbedingungen gehören zur Anfrage.
• Elektrostatische Aufladung: In Hobbyforen reichen die Berichte von jahrelang unauffälligem Betrieb bis zu Bedenken wegen elektrostatischer Aufladung. Welche Kombinationen und Maßnahmen relevant sind, erläutert der folgende Abschnitt „Antistatisch – ist das bei jeder Absaugung wichtig?“.
• Material und Brandschutz: HT Safe besteht aus PP und ist als schwer entflammbar beschrieben. Das ist eine andere Eigenschaft als „nicht brennbar“. Die DGUV Information 209-205, Abschnitt 4.3.1 nennt für die dort behandelten Holzstaub-Absauganlagen nicht brennbare Rohrleitungen aus Stahlblech. Die konkrete private oder betriebliche Nutzung ist gesondert einzuordnen.
• Passender Anschluss bedeutet nicht passenden Durchmesser: Auch ein einfach zusammengestecktes Netz kann zu eng oder ungünstig geführt sein. Viele Bögen, lange Wege und kleine Übergänge werden nicht dadurch unkritisch, dass das Rohr preiswert ist.
• Zusätzliche Anpassungen: Absaugschlauch, Maschinenstutzen und HT-Muffe bilden nicht automatisch ein passendes System. Übergänge benötigen Bauraum; Verbindungen und Halterungen müssen zu Montage und Bewegung passen.

Warum die Diskussionen oft zu unterschiedlichen Antworten führen

Ein Werkstattsauger mit kurzem Anschlussnetz und eine Späneabsaugung für mehrere große Maschinen werden in Diskussionen schnell unter demselben Begriff zusammengefasst. Entsprechend verschieden sind die Erfahrungen. Ein Beispiel für die Bandbreite liefert der woodworker-Thread „Absaugung: Welche Rohre?“. Er zeigt Anwendermeinungen, ersetzt aber keine technische Bewertung der eigenen Anlage.

Praktischer Vergleich statt pauschalem Urteil: Stelle HT-System und Absaugrohrsystem mit demselben Leitungsplan gegenüber: Gesamtkosten, verfügbare Durchmesser, benötigte Adapter, Montage und Herstellerangaben für deinen Einsatz. So werden Vorteile und offene Fragen sichtbar, bevor du dich für ein System entscheidest.

7. Antistatisch – ist das bei jeder Absaugung wichtig?

Vielleicht kennst du das: Staub haftet außen am Schlauch, es knistert oder beim Berühren eines Anschlusses gibt es einen kleinen Schlag. Beim Transport berühren und trennen sich Partikel untereinander und von der Leitungswand. Dabei kann elektrische Ladung entstehen. Kann sie nicht ausreichend abfließen, bleibt eine Aufladung bestehen.

Eine spürbare Entladung ist nicht automatisch eine Staubexplosion. Für eine Zündung müssen zusätzlich ein entzündbares Gemisch und eine dafür wirksame Entladung zusammenkommen. Auch ohne Zündung können Entladungen stören oder eine Schreckreaktion auslösen. Umgekehrt beweist das Ausbleiben spürbarer Schläge nicht, dass die Anlage elektrostatisch unproblematisch ist. Eine technische Einführung bietet NORRES zur elektrostatischen Aufladung.

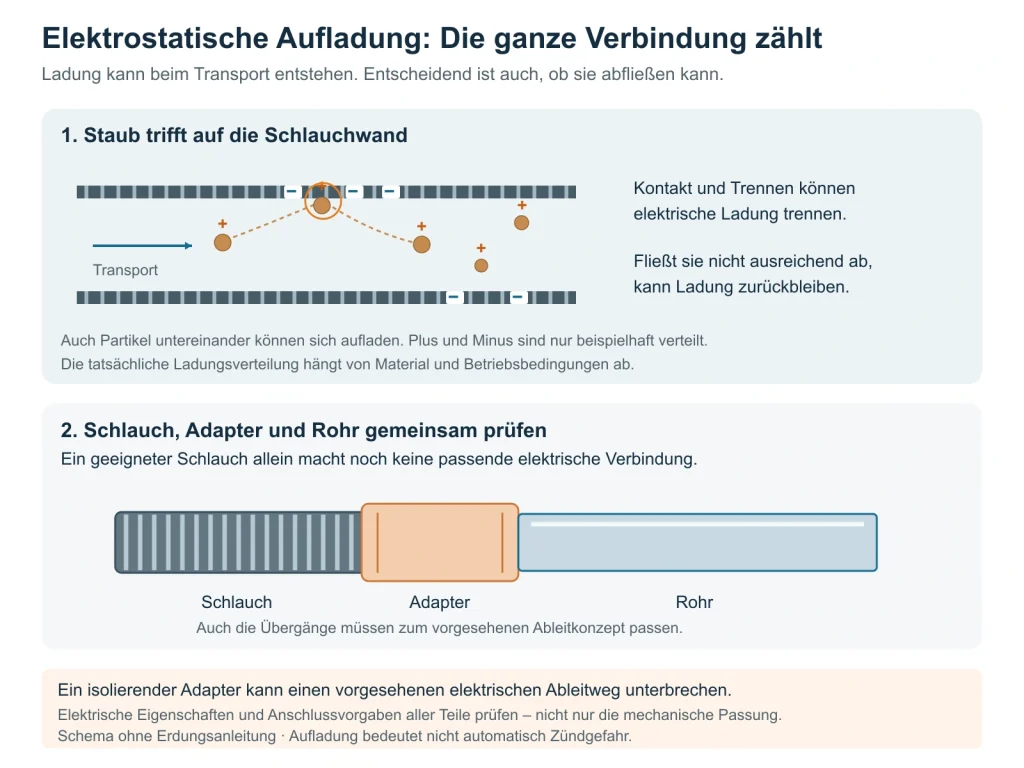

Elektrostatische Eigenschaften betreffen den gesamten Verbindungsweg einschließlich der Übergänge. Zum Vergrößern auf die Grafik klicken.

Wann solltest du besonders darauf achten?

Vor allem dann, wenn trockene, schlecht leitende Partikel auf isolierende Leitungswände treffen und brennbarer Staub entsteht. Feiner Schleifstaub verdient dabei besondere Aufmerksamkeit. Auch die Menge des mitgeführten Staubs und die tatsächlichen Betriebszustände sind wichtig. Eine Leitung, die etwas Staub mit Luft erfasst, ist nicht automatisch mit einer Leitung für starken Materialtransport gleichzusetzen. Diese Unterscheidung erläutert die BG RCI zu Absaugung und pneumatischem Transport.

Aus Rohrlänge oder Durchmesser allein lässt sich keine allgemeine Grenze ableiten, unterhalb derer Aufladung bedeutungslos wäre. Ebenso lässt sich ohne Daten zur jeweiligen Anlage keine seriöse Rangliste erstellen, welche Materialkombination „am häufigsten“ Probleme verursacht.

Typische Kombinationen in und um die Werkstatt

Trockener Holzstaub / Holzspäne + gewöhnliches Kunststoffrohr oder Kunststoffschlauch
Worauf es ankommt: Aufladung ist möglich. Besonders bei brennbarem Feinstaub müssen Staubbeladung und elektrische Eigenschaften der Leitung zur Anwendung passen. Aus „HT“, „PVC“ oder „PUR“ allein folgt keine Ableitfähigkeit.

Trockene Kunststoffpartikel + isolierende Kunststoffleitung
Worauf es ankommt: Auch das Fördergut kann Ladung schlecht abgeben. Ob der konkrete Kunststoffstaub brennbar ist und welche Leitung passt, muss stoffbezogen geklärt werden.

Nicht brennbarer mineralischer Staub + Kunststoffleitung
Worauf es ankommt: Aufladung kann trotzdem auftreten. Nicht brennbarer Staub bildet für sich kein brennbares Staub-Luft-Gemisch; Schreckreaktionen und andere Staubgefährdungen bleiben eigenständige Fragen.

Staubtransport + elektrisch isoliertes Metallteil im Leitungsweg
Worauf es ankommt: Auch ein leitfähiges Bauteil kann Ladung sammeln, wenn der vorgesehene Ableitweg fehlt. Metall allein bedeutet deshalb nicht automatisch, dass die gesamte Verbindung richtig ausgeführt ist.

Welche Maßnahmen sind sinnvoll?

1. Den Schlauch nach seiner dokumentierten Eignung auswählen. Suche nach elektrischen Eigenschaften, Messgrundlage und Einsatzbedingungen. „Antistatisch“ allein ist keine umfassende Explosionsschutzfreigabe. Die BG RCI erläutert die uneinheitliche Verwendung dieses Begriffs.
2. Den ganzen Verbindungsweg betrachten. Schlauch, Muffen, Adapter, Rohr und Gerät müssen zusammenpassen. Ein isolierender Zwischenadapter kann einen vorgesehenen elektrischen Ableitweg unterbrechen. Das gilt auch bei einem selbst gedruckten Verbindungsteil. Die mechanische Passung belegt keine elektrische Eigenschaft.
3. Vorgesehene Erdung und elektrische Verbindungen fachgerecht ausführen lassen. Bei entsprechend ausgelegten Schläuchen sind die Herstelleranleitung und die Kontaktierung der Anschlüsse entscheidend. Eine sichtbare Stahlspirale genügt als Beleg nicht. Die BGHM beschreibt Anforderungen an Holzstaub-Absaugleitungen und deren leitende Verbindungen. Elektrische Arbeiten gehören in fachkundige Hände.
4. Nach Umbauten und bei Auffälligkeiten prüfen. Wenn Entladungen auftreten oder neue Adapter dazukommen, die Verbindung anhand der Herstellerangaben kontrollieren und erforderliche elektrische Prüfungen durchführen lassen. Mit einem einfachen Durchgangspiepser lässt sich nicht die gesamte elektrostatische Eignung eines Schlauchs nachweisen.

Was löst das Problem nicht automatisch?

Ein Draht außen am HT-Rohr: Er macht die isolierende Rohrwand nicht leitfähig. Die BG RCI stellt klar, dass isolierende Gegenstände nicht geerdet werden können. Ein konstruktiv dafür vorgesehener Schlauch mit eingearbeitetem Leiter ist anders zu beurteilen als eine nachträglich umwickelte Kunststoffleitung.

Mehr Luftfeuchtigkeit: Sie kann die Aufladung bei bestimmten Materialien beeinflussen. Als alleinige Maßnahme gegen elektrostatische Zündgefahren reicht sie in der Regel nicht aus; siehe BG RCI zur Luftfeuchte. Holz oder Staub zur vermeintlichen Problemlösung anzufeuchten ist daraus keine Empfehlung.

Für deine Planung: Frage beim Anbieter konkret nach: „Ich sauge ___ ab, verwende Gerät ___ und verbinde ___ mit ___. Welche elektrischen Eigenschaften sind für diesen Einsatz nötig, und wie müssen die Bauteile angeschlossen werden?“ So wird aus dem Schlagwort „antistatisch“ eine prüfbare Anforderung.

Weiterlesen: DGUV / BG RCI: FAQ Elektrostatik · NORRES: elektrische Eigenschaften und Messverfahren. Die Arbeitsschutzquellen erläutern technische Zusammenhänge und betriebliche Anforderungen; sie sind keine pauschale Einordnung jeder privaten Werkstatt.

Dein Ergebnis: ein Leitungsplan mit klaren Angaben

Markiere im Grundriss feste Rohrstrecken und flexible Schlauchabschnitte in zwei Farben. Ergänze Längen, Durchmesser, Richtungswechsel und die Stellen, an denen später etwas bewegt oder gelöst werden muss.

Lege die benötigten Datenblätter daneben und markiere fehlende Angaben. Damit kannst du gezielt vergleichen, statt Rohr und Schlauch nur nach dem Anschlussmaß einzukaufen.

Wenn der Übergang zwischen Maschine, Schlauch und Rohr noch fehlt, helfen Fotos und die Maße beider Anschlussseiten bei der Suche nach einem Verbindungsteil. Die erforderlichen Angaben findest du bei DRUCKKRAFT Lösungen.

Im nächsten Kapitel: Absperrschieber – wo sie im Leitungsnetz sinnvoll sind und worauf du bei Bedienung und Anschluss achten solltest.
