Absperrschieber: den richtigen Anschluss öffnen

Von DRUCKKRAFT Redaktion

Zur Übersicht Werkstattwissen · ← Rohr oder Schlauch? Leitungen für die Werkstattabsaugung auswählen · Absauggerät, Werkstattsauger oder Zyklon – was brauchst du wirklich? →

Die Absaugung hängt an zwei Maschinen, gearbeitet wird aber nur an einer. Muss die zweite Leitung trotzdem offen bleiben? Genau hier hilft ein Absperrschieber: Du kannst einen gerade nicht benötigten Anschluss schließen, ohne jedes Mal den Schlauch umzustecken.

Für eine kleine Werkstatt zählt dabei vor allem: Der Schieber muss zum Anschluss passen, gut erreichbar sein und sich vollständig öffnen lassen. Dieses Kapitel zeigt dir, wie du das praktisch planst.FunktionZweige schaltenEinbauortAuswahlMaterialienBedienungFehlersuche

1. Was macht ein Absperrschieber?

Im Gehäuse bewegt sich eine Platte quer zur Leitung. Bei den hier schematisch gezeigten DRUCKKRAFT-Schiebern ziehst du den roten Ringgriff geradlinig heraus, um die Öffnung freizugeben. Eingeschoben sperrt die Platte den Weg ab. Bei anderen Bauarten können Betätigung und Griffstellung anders aussehen.

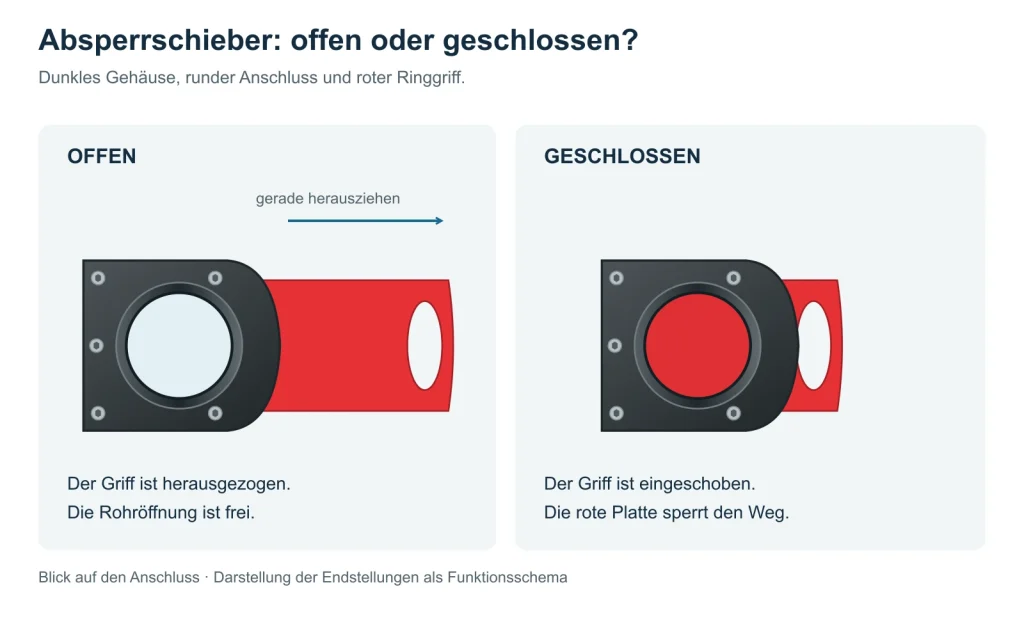

Herausziehen öffnet, Einschieben schließt. Dunkles Gehäuse und roter Ringgriff sind den Produktbildern nachempfunden; Abmessungen und Öffnungsweg sind schematisch. Zum Vergrößern auf die Grafik klicken.

Er schafft keine zusätzliche Saugleistung. Er verändert, welche Leitungswege offen sind. Wie viel Luft anschließend an der benutzten Maschine ankommt, hängt weiterhin vom Absauggerät, Filter, Leitungsweg und Maschinenanschluss ab. Eine pauschale Aussage wie „doppelte Leistung bei zwei statt vier offenen Anschlüssen“ wäre falsch.

Herstellerbeispiel: Schuko, Anlagenbauteile, Seite 11 beschreibt Handschieber zum Absperren nicht benötigter Anschlüsse bei mehreren Absaugstellen.

2. Ein Schieber je getrennt schaltbarem Zweig

Ein Schieber in der gemeinsamen Hauptleitung schaltet beide Maschinen zusammen ab. Wenn du jede Maschine einzeln anwählen möchtest, brauchst du dagegen eine Absperrmöglichkeit in jedem zugehörigen Zweig.

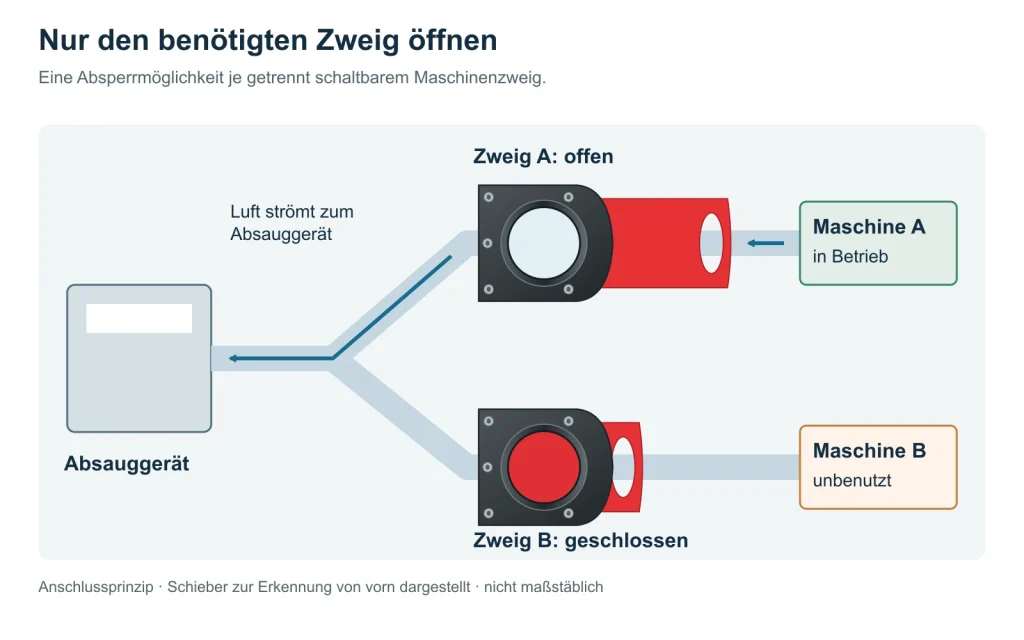

Jeden getrennt schaltbaren Zweig einzeln absperren. Die Pfeile zeigen die Richtung der angesaugten Luft. Zum Vergrößern auf die Grafik klicken.

Beispiel für die Hobbywerkstatt: Bandsäge und Schleifplatz teilen sich eine Absaugung. Beim Sägen ist der Sägenzweig vollständig offen, der gerade unbenutzte Schleifzweig geschlossen. Beim Wechsel öffnest du zuerst den benötigten Zweig. Eine solche Auswahl ersetzt nicht die Prüfung, ob dasselbe Absauggerät überhaupt für beide Anwendungen geeignet ist.

Zwei Anschlüsse derselben Maschine sind ein anderer Fall. Wenn eine Maschine beispielsweise oben und unten abgesaugt werden muss, können beide Anschlüsse gleichzeitig erforderlich sein. Nicht allein deshalb einen davon schließen, weil du gerade nur eine Maschine benutzt. Maßgeblich ist die Anleitung der Maschine.

Sollen zwei Maschinen gleichzeitig laufen, muss die Anlage beide mit der benötigten Luftmenge versorgen können. Offene Schieber allein machen aus einer für einen Arbeitsplatz geplanten Absaugung keine Anlage für zwei Arbeitsplätze. Auch im gemeinsamen Rohr muss der Materialtransport bei den vorgesehenen Schaltzuständen funktionieren.

3. Wo sitzt der Schieber im Alltag sinnvoll?

So nah am Abzweig wie praktikabel – aber noch gut bedienbar. Das ist eine Planungshilfe, kein vorgeschriebener Abstand: Ein geschlossener Schieber am Zweiganfang trennt den unbenutzten Zweig früh ab. Sitzt er dafür unerreichbar unter der Decke, ist eine besser zugängliche Stelle oder eine dafür vorgesehene Fernbetätigung oft praktischer.

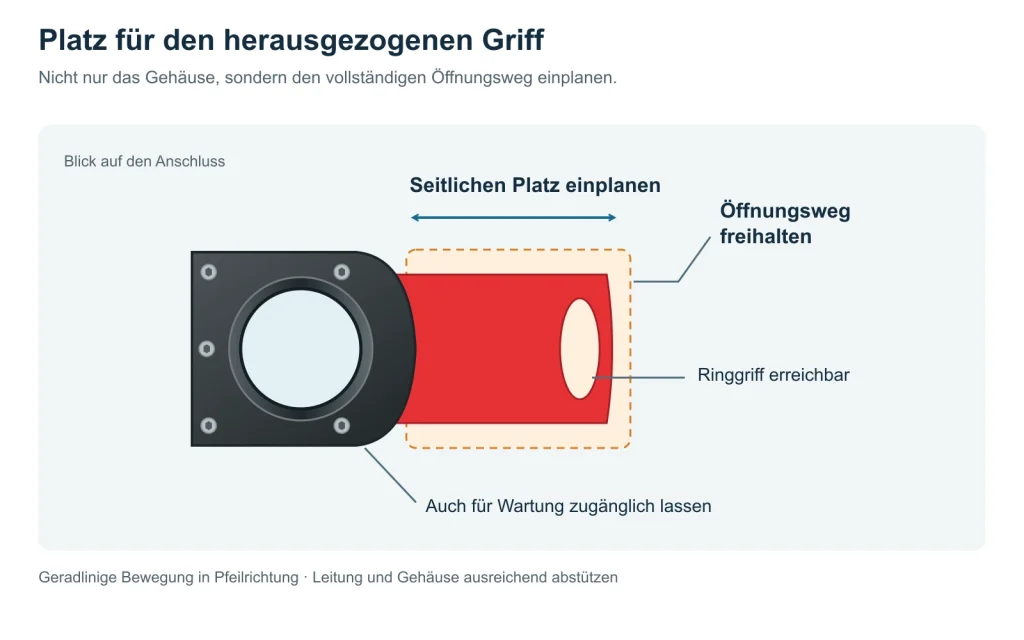

Für den geradlinig herausgezogenen Ringgriff seitlich Platz lassen. Öffnungsweg, Bedienung und Wartung mit einplanen. Zum Vergrößern auf die Grafik klicken.

• Griff erreichbar: Teste den geplanten Ort mit abgestellter Maschine. Du solltest weder unter einen Tisch kriechen noch über ein Werkzeug greifen müssen.
• Vollen Hub freihalten: Nicht nur das Gehäuse einplanen. Die Platte oder der Griff kann beim Öffnen deutlich herausragen. Beide Endstellungen ausprobieren.
• Fest montieren: Rohr und Schieber so abstützen, dass beim Betätigen nicht die ganze Leitung nachgibt. Der Schlauch einer beweglichen Maschine braucht ausreichend Bewegungsraum; der Schieber ist kein Gelenk.
• Kontrolle ermöglichen: Der Schieber sollte für Sichtprüfung, Ausbau und Reinigung zugänglich bleiben. Einbauvorgaben und eine gegebenenfalls markierte Strömungsrichtung beachten.

Für hoch liegende Leitungen nennt Schuko auf Seite 11 Kettenabsperrschieber. Die erforderliche Einbauhöhe beziehungsweise Kettenlänge wird dabei berücksichtigt.

4. Passt der Schieber wirklich zu deiner Leitung?

Anschluss auf beiden Seiten
Deine praktische Frage: Wird etwas aufgesteckt oder eingesteckt? Welche Innen- und Außenmaße gelten? Brauche ich eine Muffe, einen Stutzen oder eine Schellenverbindung?

Freie Öffnung
Deine praktische Frage: Ist der Weg bei vollständig geöffnetem Schieber tatsächlich frei? Gibt es unnötige Verengungen durch Übergänge?

Platzbedarf
Deine praktische Frage: Passen Gehäuse, Anschlüsse und der gesamte Öffnungsweg an den Einbauort?

Einsatzbereich
Deine praktische Frage: Ist das konkrete Bauteil für Absaugung, Material, Unterdruck und Temperatur meiner Anlage vorgesehen?

Elektrische Eigenschaften
Deine praktische Frage: Passt der Schieber in das für Schlauch, Adapter und Rohr erforderliche Konzept? Werkstoffname oder Metallgriff allein beantworten das nicht.

Abdichtung und Wartung
Deine praktische Frage: Welche Angaben macht der Anbieter zu Leckage, Reinigung und Verschleiß? Lässt sich das Bauteil für die vorgesehene Wartung lösen?

„DN50“ allein reicht nicht als Bestellung. Bei einem HT-Rohr DN/OD 50 ist das Rohraußenmaß gemeint. Ein Anschluss, der außen in eine passende Muffe gesteckt wird, ist etwas anderes als eine Muffe, die ein Rohr aufnimmt. Deshalb eine kleine Skizze mit „dieses Teil hinein“ oder „dieses Teil darüber“ ergänzen. Für den Schlauch außerdem Innenmaß, Außenmaß und gegebenenfalls die passende Schlauchspirale angeben.

Ein großer Schieber hinter einem langen engen Adapter beseitigt die Engstelle nicht. Wähle den Anschluss passend zum geplanten Leitungsquerschnitt und vergleiche die tatsächliche freie Öffnung – nicht nur die Zahl im Produktnamen.

Handbetätigt oder automatisch?

Für wenige gut erreichbare Anschlüsse ist eine Handbetätigung ein einfacher Einstieg. Automatische Schieber können bei häufigem Maschinenwechsel interessant werden. Prüfe dann zusätzlich Stromversorgung oder Druckluft, Ansteuerung und das Zusammenspiel mit dem Absauggerät. „Automatisch“ bedeutet nicht von selbst, dass jede angeschlossene Maschine passend erkannt und versorgt wird.

Bauarten zum Vergleichen: Nordfab: manueller Schieber mit Flanschanschlüssen (Herstellerkatalog, PDF) · Nordfab: pneumatisch betätigter automatischer Schieber (Herstellerkatalog, PDF). Dies sind Bauartbeispiele, keine Produktempfehlung für jede Hobbywerkstatt.

5. Holz, PLA, PETG oder Metall – was passt zum Werkstattalltag?

Ein Schieber muss nicht nur am ersten Tag leicht laufen. Griff, Führung und Anschlüsse sollen auch nach häufigem Betätigen funktionieren. Das Material spielt dabei eine Rolle – ebenso wichtig sind aber die Konstruktion, die Verarbeitung und der Einbau. Aus „Holz“, „3D-Druck“ oder „Metall“ allein lässt sich keine Lebensdauer ablesen.

Holz-Eigenbau
Was dafür spricht: Ein reizvolles Werkstattprojekt; Form und Anschlüsse lassen sich selbst gestalten. Teile können bei entsprechender Konstruktion ersetzt werden.
Was du prüfen solltest: Holzauswahl, Feuchteänderungen, glatte Führung, passendes Spiel und Zugang zur Reinigung.

Standard-PLA im 3D-Druck
Was dafür spricht: Gut druckbar, steif und für maßhaltige Bauteile geeignet.
Was du prüfen solltest: Begrenzte Wärmereserve und eher sprödes Verhalten; Griffgestaltung, Druckqualität und konkrete PLA-Sorte beachten.

PETG im 3D-Druck
Was dafür spricht: Typischerweise zäher und wärmebeständiger als Standard-PLA; interessant für betätigte Werkstattbauteile.
Was du prüfen solltest: Wandstärken, Schichthaftung und Passungen bleiben entscheidend. Auch PETG ist nicht unzerbrechlich oder beliebig temperaturfest.

Blech / Metallkonstruktion
Was dafür spricht: Eigenständige, etablierte Bauart; je nach Ausführung mit Blechgehäuse oder Gusskörper.
Was du prüfen solltest: Steifigkeit der gesamten Konstruktion, saubere Kanten, ebene Platte und leichtgängige Führung. Elektrische Anbindung gesondert betrachten.

Holz-Eigenbau: ein schönes Projekt – nicht automatisch kurzlebig

Wer seine Werkstatt gern selbst ausstattet, kann an einem Schieber aus Sperrholz viel Freude haben: Gehäusehälften, Abstandshalter und bewegliche Platte ergeben ein überschaubares Projekt. Ein bebildertes Eigenbau-Beispiel im Bench Blog zeigt diesen Aufbau. Es belegt eine Bauidee, keinen geprüften Lebensdauervorteil.

„Holzschieber halten oft nicht lange“ lässt sich pauschal nicht belegen. Der sachliche Knackpunkt ist die Maßänderung bei wechselnder Feuchte. Sperrholz ist durch seinen kreuzweisen Aufbau formstabiler als vergleichbares Massivholz, bleibt aber feuchteabhängig. Wird eine eng geführte Platte dicker oder verzieht sich, kann sie klemmen; zu viel Spiel kann dagegen unerwünschte Luftwege lassen. Das sind konstruktive Risiken, keine zwangsläufigen Schäden.

Für den Eigenbau lohnt sich deshalb: geeignetes, ebenes Plattenmaterial verwenden, vor dem Zusammenbau an die Werkstattbedingungen gewöhnen und eine später lösbare Führung vorsehen. Keine universelle Spaltbreite übernehmen – Material und Bauform unterscheiden sich. Eine Oberflächenbehandlung kann Feuchteänderungen verlangsamen, verhindert sie aber nicht vollständig.

Grundlagen: APA: Aufbau und Formstabilität von Sperrholz · APA: feuchtebedingte Maßänderungen · US Forest Service: Holzfeuchte und Maßänderungen. Die Ableitung für eine Schieberführung ist eine praktische Einordnung dieser Materialeigenschaften.

PLA und PETG: Steifigkeit ist etwas anderes als Zähigkeit

Ein steifes Teil gibt unter Belastung wenig nach. Ein zähes Teil kann Energie aufnehmen, bevor es bricht. Deshalb bedeutet „härter“ nicht automatisch „hält einen Stoß besser aus“. Standard-PLA ist eher steif und spröde; PETG ist typischerweise nachgiebiger und zäher. Das ist beispielsweise an einem Griff relevant, der versehentlich seitlich belastet wird. Ob ein fertiger Schieber dabei tatsächlich bricht, entscheidet jedoch nicht der Werkstoffname allein.

Auch bei Wärme unterscheiden sich die Materialien: Standard-PLA bietet meist weniger Reserve als PETG. Wärme kann zuerst die Form und Passung beeinträchtigen, lange bevor etwas schmilzt. Prüfe deshalb mögliche Wärmequellen am Einbauort und die Angaben zum konkreten Bauteil.

Herstellergrundlagen: Prusament: Standard-PLA · Prusa: PETG. Diese Einordnung gilt nicht unverändert für jede modifizierte PLA- oder PETG-Rezeptur.

Achte bei 3D-gedruckten Absperrschiebern auf PETG statt Standard-PLA, wenn dir Zähigkeit und mehr Wärmereserve wichtig sind. Auch Konstruktion und Druckqualität müssen stimmen. Bei DRUCKKRAFT verwenden wir PETG für unsere Absperrschieber.

Warum hier keine feste Temperaturgrenze für alle Schieber steht

Ein Filamentdatenblatt ist kein Belastungstest des fertigen Schiebers. Das Prusament-PETG-Datenblatt nennt beispielsweise eine Wärmeformbeständigkeit von 68 °C bei 0,45 MPa nach ISO 75. Das ist ein Prüfwert dieser Materialsorte unter definierten Bedingungen, keine Freigabe eines DRUCKKRAFT-Schiebers bis 68 °C. Druckrichtung, Geometrie und Belastung beeinflussen das fertige Bauteil. Druckdüsen-, Schmelz- und Gebrauchstemperatur sind ebenfalls unterschiedliche Angaben.

Beim 3D-Druck zählt die Ausführung mit. Ein ausreichend gestalteter Griff, passende Wandstärken, die Druckrichtung und eine gute Verbindung der Schichten sind wichtig. Selbst ein zäher Kunststoff gleicht eine ungünstige Konstruktion oder Druckfehler nicht beliebig aus. Umgekehrt ist ein sauber gefertigter PLA-Schieber nicht automatisch ungeeignet.

Metallschieber: dünnes Blech ist nicht automatisch schlecht

Ein geringes Blechmaß allein ist kein Qualitätsurteil. Formgebung, Gehäuse und Führung bestimmen mit, wie steif der Schieber ist. Eine verbogene Platte oder verspannte Führung kann die Bedienung erschweren; eine sauber konstruierte Blechlösung kann dagegen gut funktionieren. Prüfe deshalb die Funktion statt nur Gewicht oder Materialstärke.

Auch „Metall“ umfasst unterschiedliche Ausführungen: Schuko bietet Handschieber aus verzinktem Blech an; Nordfab zeigt eine Bauart mit Aluminiumgussgehäuse und Metallanschlüssen (Herstellerkatalog, PDF). Diese Konstruktionen lassen sich nicht sinnvoll als eine einzige Qualitätsstufe zusammenfassen.

Für alle Materialien gilt: Eignung für das Absauggut, Brandverhalten und elektrostatische Eigenschaften müssen zur Anlage passen. Gewöhnliches Holz, PLA oder PETG ist nicht allein durch seine Bezeichnung ableitfähig. Ein Metallgehäuse ersetzt seinerseits nicht die erforderliche Prüfung der elektrischen Verbindung. Mehr dazu im Abschnitt zu elektrostatischer Aufladung.

Der praktische Vergleich vor dem Einbau

Betätige den ausgebauten Schieber mehrfach: Gibt er vollständig frei, läuft die Platte gleichmäßig und ist die geschlossene Stellung eindeutig? Kontrolliere Griffansatz, Führung und Anschluss auf Beschädigungen. Prüfe nach dem Einbau erneut, ob die Befestigung etwas verspannt. Das hilft dir bei jeder Bauart – es ersetzt aber keinen Lebensdauer-, Dichtheits- oder Eignungsnachweis.

6. Eine einfache Routine für den Maschinenwechsel

1. Benötigte Anschlüsse bestimmen. Auch mehrere Absaugstellen an derselben Maschine berücksichtigen.
2. Passenden Zweig vollständig öffnen. Unbenutzte Zweige nach dem vorgesehenen Betriebskonzept schließen. Nicht ohne Weiteres alle Schieber bei laufendem Absauggerät schließen; die Betriebsanleitung des Geräts beachten.
3. Absaugung einschalten und prüfen. Stimmen Stellung und Verbindung? Erst mit der Maschine arbeiten, wenn die erforderliche Absaugung bereitsteht.
4. Nach der Arbeit geordnet abschalten. Maschine und Absaugung nach deren Anleitungen betreiben; eine vorgegebene Nachlaufzeit einhalten. Den aktiven Zweig nicht vorschnell schließen, solange noch Material abgeführt werden soll.

Beschrifte die Schieber mit dem tatsächlichen Arbeitsplatz, etwa „Bandsäge“ oder „Schleifplatz“. Ergänze gut erkennbare Markierungen für offen und geschlossen, nachdem du die Stellung am eingebauten Bauteil geprüft hast.

7. Wenn es trotzdem nicht richtig absaugt

Nach dem Wechsel kommt wenig Luft an.
Was du zuerst prüfen kannst: Ist der richtige Zweig vollständig offen? Sind weitere, nicht benötigte Zweige offen? Danach Schlauchknicke, Filterzustand und Verstopfungen nach Anleitung prüfen.

Der Schieber schließt nicht bis zum Anschlag.
Was du zuerst prüfen kannst: Fehlt Platz für den Hub, ist das Gehäuse verspannt oder liegt Material in der Führung? Anlage ausschalten und gegen unbeabsichtigtes Anlaufen sichern, bevor du eingreifst.

Am geschlossenen Zweig ist ein Luftgeräusch zu hören.
Was du zuerst prüfen kannst: Stammt es vom Schieber oder einer Steckverbindung? Vollständige Schließstellung und dokumentierte Abdichtung prüfen; nicht jede Bauart ist luftdicht.

Die Leistung stimmt nur mit einem bestimmten offenen Zweig.
Was du zuerst prüfen kannst: Die Leitungswege können unterschiedliche Widerstände haben. Offene Schieber sind kein Nachweis ausreichender Luftmengen. Bei unklarem Ergebnis messen beziehungsweise die Anlage fachlich prüfen lassen.

Reinigung und Schmierung richten sich nach der Bauteilanleitung. Keine pauschale Empfehlung, Führungen mit Öl einzusprühen: Erst klären, welches Mittel vorgesehen ist. Zur Kontrolle nicht in einen laufenden Absaugweg greifen und Staubablagerungen nicht unkontrolliert aufwirbeln.

Dein Ergebnis: eine klare Schaltfolge

Zeichne in deinen Leitungsplan ein, welche Zweige einzeln schaltbar sein sollen. Notiere je Schieber Anschlussmaße, Einbauort und Öffnungsraum. Prüfe anschließend einmal den vollständigen Maschinenwechsel: Hinkommen, öffnen, schließen, Stellung erkennen. So merkst du früh, ob die Lösung auch im Alltag praktisch ist.

Für einen benötigten Übergang helfen Fotos sowie Innen- und Außenmaße beider Seiten. Damit lässt sich gezielt nach einem passenden Anschluss suchen. Eine passende Verbindung ist dabei nur ein Teil der insgesamt geeigneten Absaugung.

Als nächstes: Absauggerät, Werkstattsauger oder Zyklon – welche Aufgabe übernimmt welches Bauteil, und welche Leistungsangaben helfen dir bei der Auswahl?
